EN5322QI

EN5322是一款高效同步降压转换器，集成了电感、PWM控制器、MOSFET和补偿电路，可提供尽可能小的解决方案尺寸。 4 MHz的工作频率允许使用小型MLCC电容器。它还能实现非常宽的控制环路带宽，提供出色的瞬态性能并降低输出阻抗。内部补偿电路设计用于在所有工作条件下实现无条件稳定。 三个VID输出电压选择引脚提供七种预编程输出电压，还可选择使用外部电阻分压器。输出电压可动态编程，以在VID编程的输出电压之间实现平滑过渡，提供快速、动态的电压调节。 EN5322采用先进的CMOS技术，可实现高开关频率，同时保持高效率。 EN5322采用4 mm x 6 mm x 1.1 mm QFN封装，在保持极小占位面积的同时，为电路设计提供了高度的灵活性。高开关频率允许使用非常小的MLCC输入和输出滤波电容器。 该转换器采用电压模式控制，以提供高抗噪性、低输出阻抗和出色的负载瞬态响应。大多数应用无需外部补偿组件。 通过三引脚VID电压选择方案从七个预设值中选择输出电压。外部分压器选项允许选择任何≥ 0.6 V的输出电压。VID引脚可动态切换，以在任意两个VID预设值之间实现无干扰的动态电压调节。 POK监控输出电压，若其在标称值的±10%范围内则发出信号。保护功能包括欠压锁定（UVLO）、过流保护、短路保护和热过载保护。 EN5322采用内部补偿网络，设计用于在广泛的工作条件下提供稳定的运行。为了改善瞬态性能或减少动态负载下的输出电压纹波，您可以选择在输出端添加补充电容。使用VID引脚编程VOUT时，EN5322在输出电容高达60 μF的情况下无需补偿调整即可保持稳定。根据应用情况，通过补偿调整可适应超过60 μF的额外输出电容。

• 创新的集成电感
• 总解决方案占位面积小至50 mm²

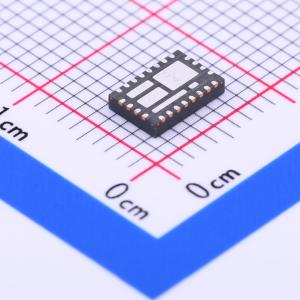

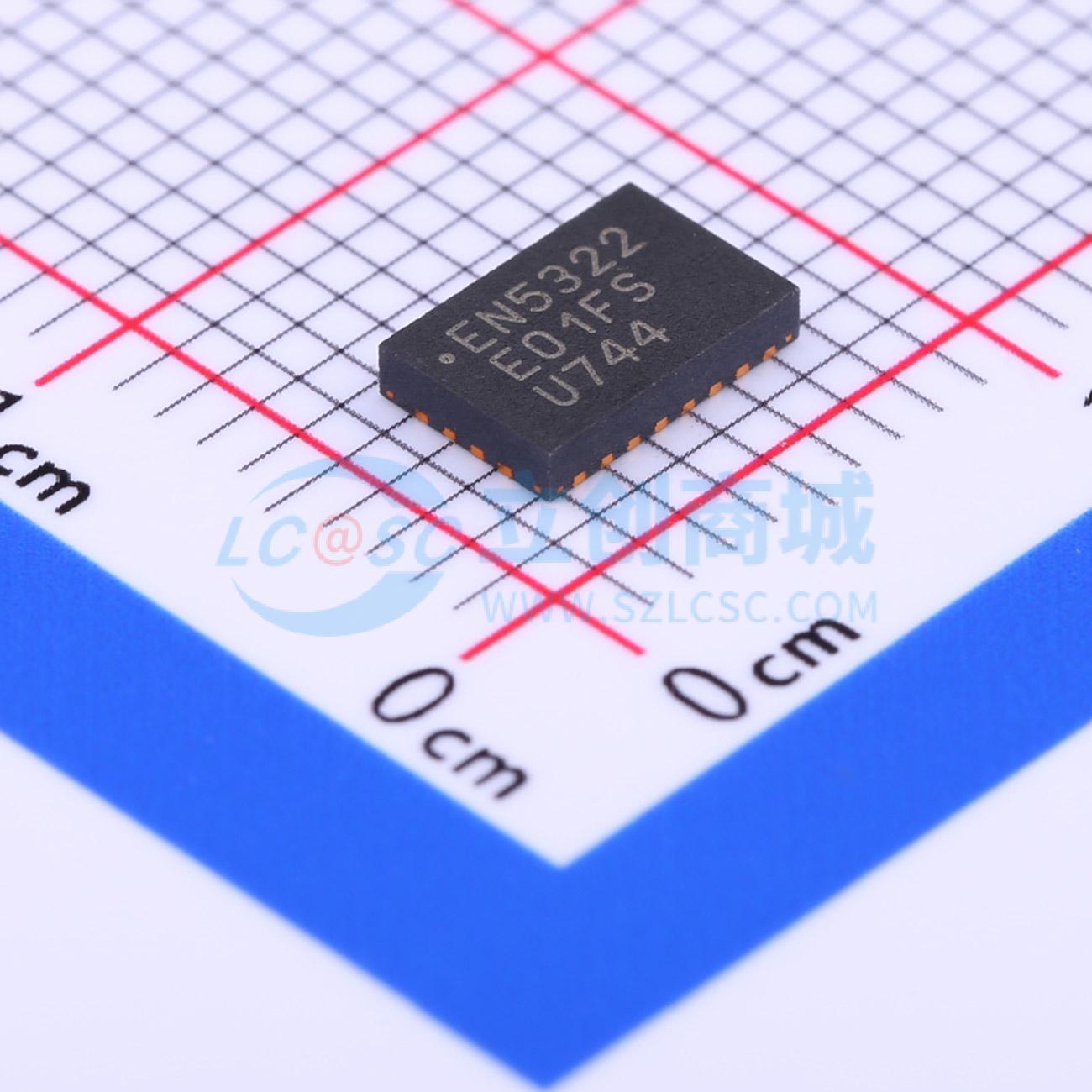

• 4 mm x 6 mm x 1.1 mm QFN封装
• 4 MHz固定开关频率
• 高效率，高达95%
• 低纹波电压；典型值为8 mVP-P
• 使用VID代码时初始VOUT精度为2%
• 初始0.6 V反馈电压精度为2%
• 2.4 V至5.5 V输入电压范围
• 2 A连续输出电流能力
• 快速瞬态响应
• 低压差运行：100%占空比
• 具有5 mA灌电流能力的电源正常信号
• 使用VID代码进行动态电压调节
• 典型关断电流为17 μA
• 欠压锁定、过流、短路和热保护
• 符合RoHS标准；MSL 3 260 ℃回流焊

• 低功耗处理器、网络处理器、DSP、FPGA和ASIC的负载点调节
• 替代LDO
• 对噪声敏感的应用，如A/V和RF
• 计算、计算机外设、存储、网络和仪器仪表
• DSL、STB、DVR、DTV和iPC
