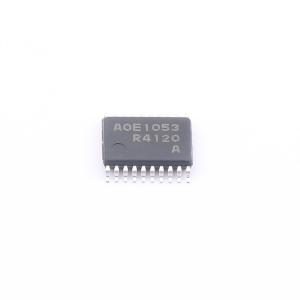

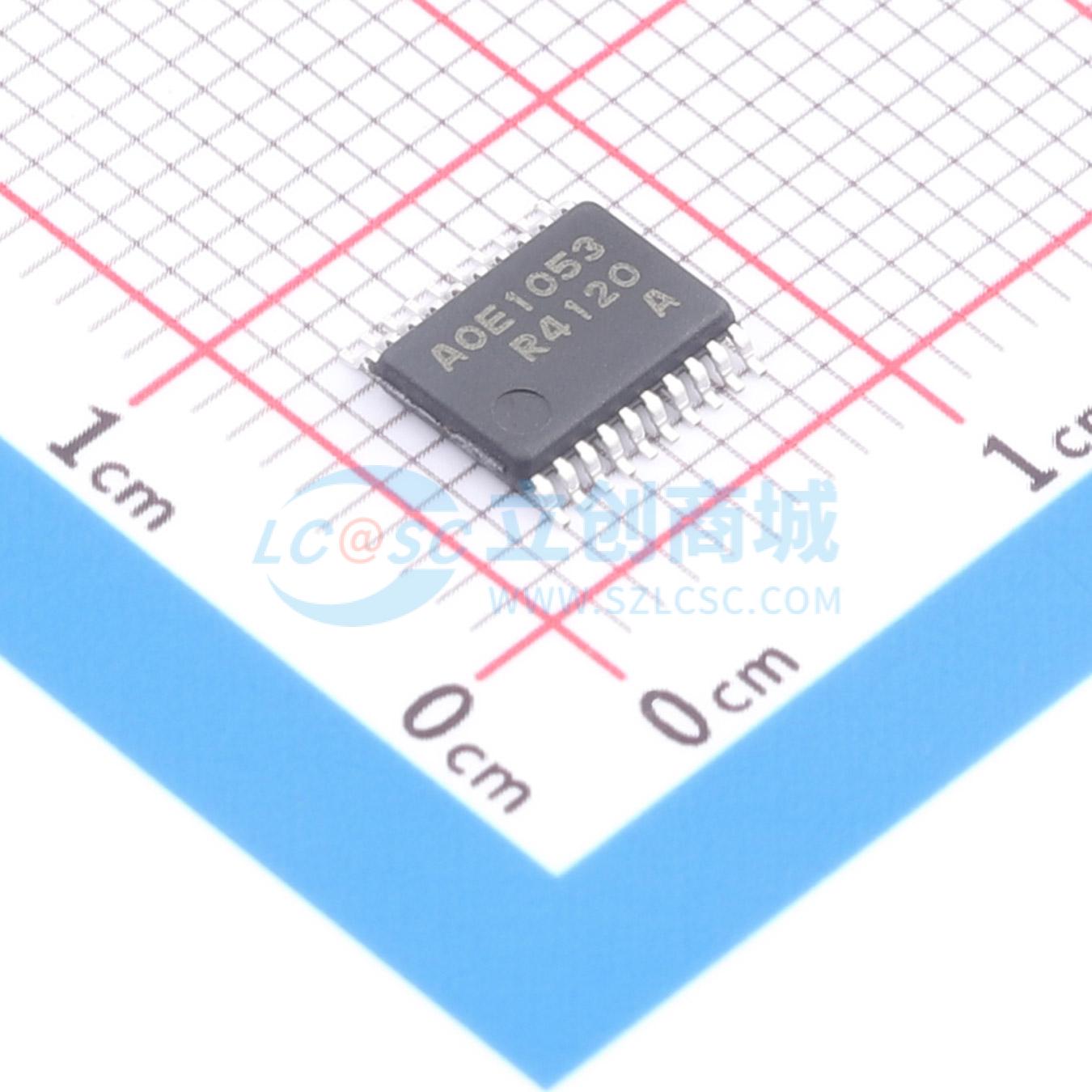

温馨提醒：图片仅供参考，商品以实物为准
R7FA0E1053CSC#CA0
Arm Cortex-M23 内核微控制器，支持多通信接口和安全功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCU集成了多个基于Arm的32位内核系列，这些内核在软件和引脚上兼容，并共享一组瑞萨外设，以促进设计的可扩展性。该系列中的MCU采用了节能的Arm Cortex-M23 32位内核，特别适合对成本敏感的低功耗应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R7FA0E1053CSC#CA0
- 商品编号
- C23033261
- 商品封装
- LSSOP-20
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M23 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 12KB | |
| EEPROM容量 | 1KB | |
| I/O数量 | 16 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
该微控制器集成了多个软件和引脚兼容的基于Arm的32位核心系列，共享瑞萨电子的通用外设集，以促进设计可扩展性。本系列微控制器采用高能效的Arm Cortex-M23 32位核心，特别适用于成本敏感和低功耗应用，具备以下特性：高达64-KB的代码闪存、12-KB的SRAM、串行接口、通用定时器以及12位模数转换器。
商品特性
- Arm Cortex-M23核心
- Armv8-M架构
- 最高工作频率：32 MHz
- 调试与跟踪：DWT、FPB、CoreSight MTB-M23
- CoreSight调试端口：SW-DP
- 工作温度：Ta = -40℃ 至 +105℃
- 封装选项：32引脚LQFP、32引脚HWQFN、24引脚HWQFN、20引脚LSSOP、16引脚HWQFN
- 高达64-KB代码闪存
- 1-KB数据闪存
- 12-KB SRAM
- 闪存读取保护
- 128位唯一ID
- 串行阵列单元
- 简化的SPI ×3
- 简化的I²C ×3
- UART ×2
- 支持LIN总线的UART ×1
- 串行接口UARTA ×1
- I²C总线接口 ×1
- 12位模数转换器
- 温度传感器
- 16位定时器阵列单元 ×8
- 32位间隔定时器 ×1
- SRAM奇偶校验错误检查
- 闪存区域保护
- ADC自诊断功能
- 循环冗余校验
- 独立看门狗定时器
- GPIO回读电平检测
- 寄存器写保护
- 非法内存访问检测
- 真随机数发生器
- 低功耗模式
- 实时时钟
- 事件链接控制器
- 数据传输控制器
- 上电复位
- 带电压设置的低压检测
- 多种时钟源
- 主时钟振荡器
- 副时钟振荡器
- 高速片上振荡器
- 中速片上振荡器
- 低速片上振荡器
- HOCO/MOCO/LOCO的时钟微调功能
- 时钟输出支持
- 多达29个通用I/O引脚
- 5V耐压、开漏、输入上拉
- 工作电压：VCC：1.6 至 5.5 V
