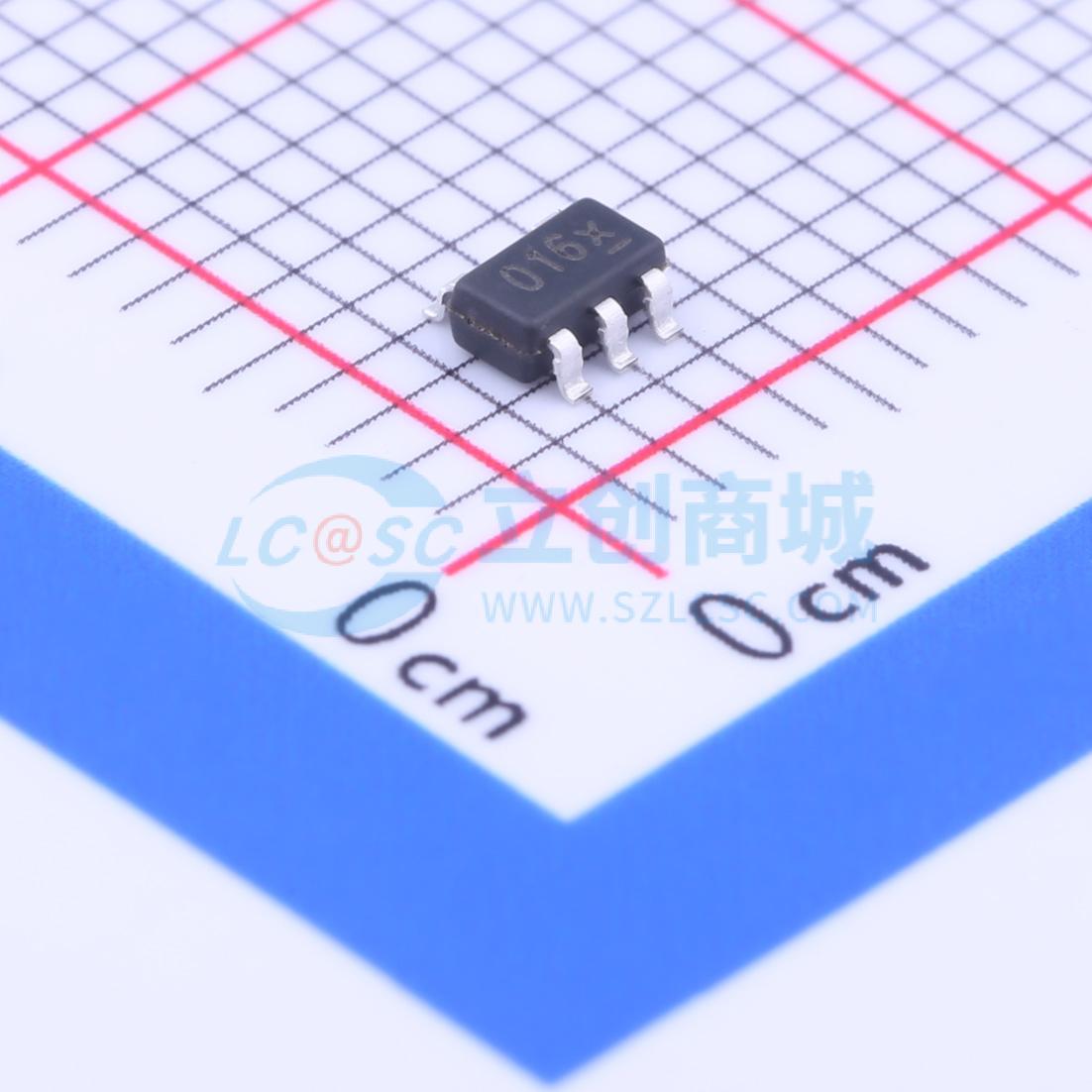

温馨提醒：图片仅供参考，商品以实物为准
SD8016
独立线性锂电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD8016是一款完整的单节锂离子和锂聚合物电池恒流/恒压线性充电器。其SOT - 23封装和少量的外部元件数量，使SD8016非常适合便携式应用。此外，SD8016专门设计为在USB电源规格范围内工作
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD8016
- 商品编号
- C250808
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.5V~6V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.22V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 20uA |
商品概述
SD8016是一款完整的单节锂离子和锂聚合物电池恒流恒压线性充电器。其SOT - 23封装和较少的外部元件数量使SD8016非常适合便携式应用。此外，SD8016专门设计用于符合USB电源规格。同时，SD8016也可用于独立的锂离子和锂聚合物电池充电器。
商品特性
- 可编程充电电流高达800mA。
- 无需MOSFET、检测电阻或隔离二极管。
- 具备热保护的恒流/恒压操作，可在无过热风险的情况下最大化充电速率。
- 可直接通过USB端口为单节锂离子电池充电。
- 预设4.22V充电电压，精度为±1%。
- 关断状态下的电源电流为20uA。
- 涓流充电阈值为2.9V。
- 软启动限制浪涌电流。
- 采用5引脚SOT - 23封装。
- 100%无铅（Pb）
应用领域
- 手机
- 个人数字助理（PDA）
- MP3播放器
- 充电座和托架
- 蓝牙应用
