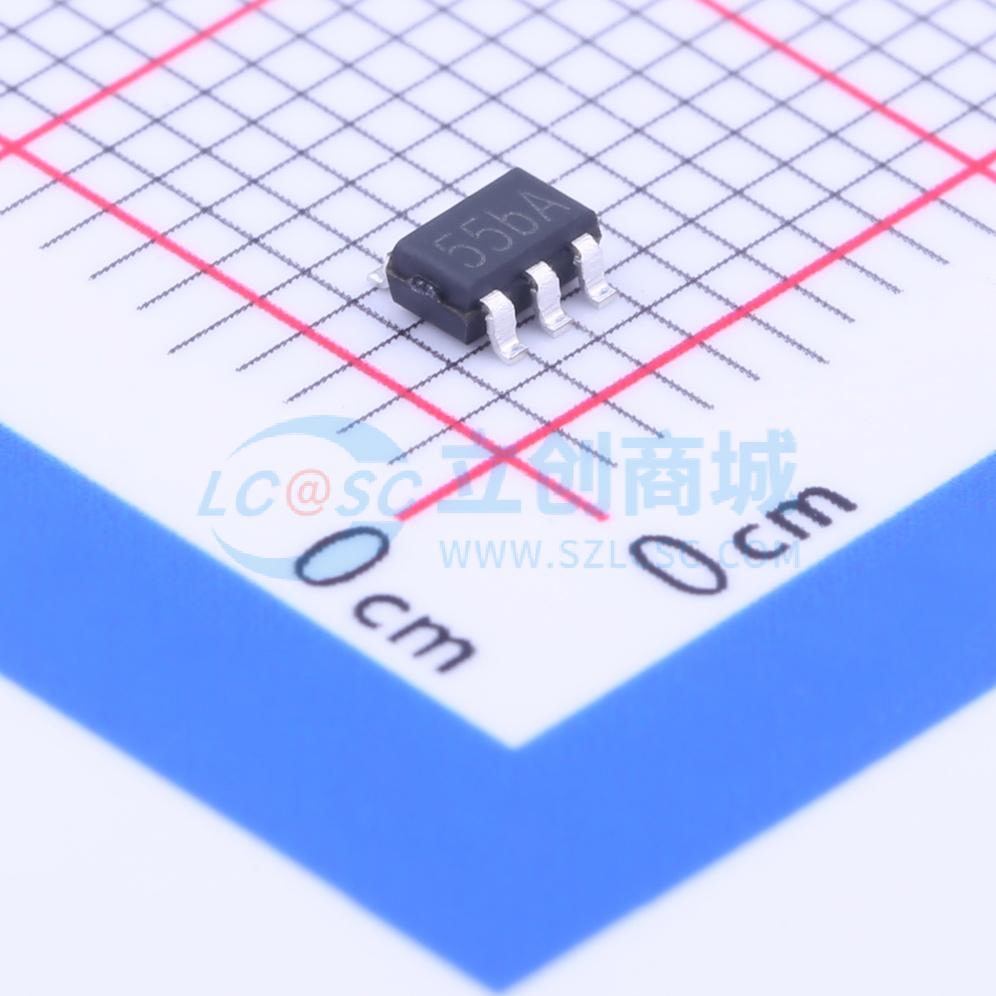

SD8055

采用ThinSOT封装、具备热调节功能的600mA独立线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD8055是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其ThinSOT封装和少量的外部元件数量，使SD8055非常适合便携式应用。此外，SD8055专门设计用于在USB电源规格范围内工作
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8055
商品编号: C250806
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

SD8055是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其ThinSOT封装和较少的外部元件数量，使SD8055非常适合便携式应用。此外，SD8055专门设计用于符合USB电源规格。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制管芯温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，SD8055会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，SD8055会自动进入低电流状态，使电池放电电流降至小于2μA。SD8055可进入关断模式，将电源电流降至25μA。其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

商品特性

可编程充电电流高达600mA
无需MOSFET、检测电阻或阻塞二极管
采用ThinSOT封装的单节锂离子电池完整线性充电器
具有热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
可直接通过USB端口为单节锂离子电池充电
预设4.2V充电电压，精度为±1.5%
用于电量计量的充电电流监测输出
自动再充电
软启动限制浪涌电流
提供5引脚SOT - 23封装
2.9V涓流充电阈值
C/10充电终止
关断状态下电源电流为25μA

应用领域

便携式媒体播放器/MP3播放器
蜂窝手机和智能手机
充电座和托架
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

1.1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
