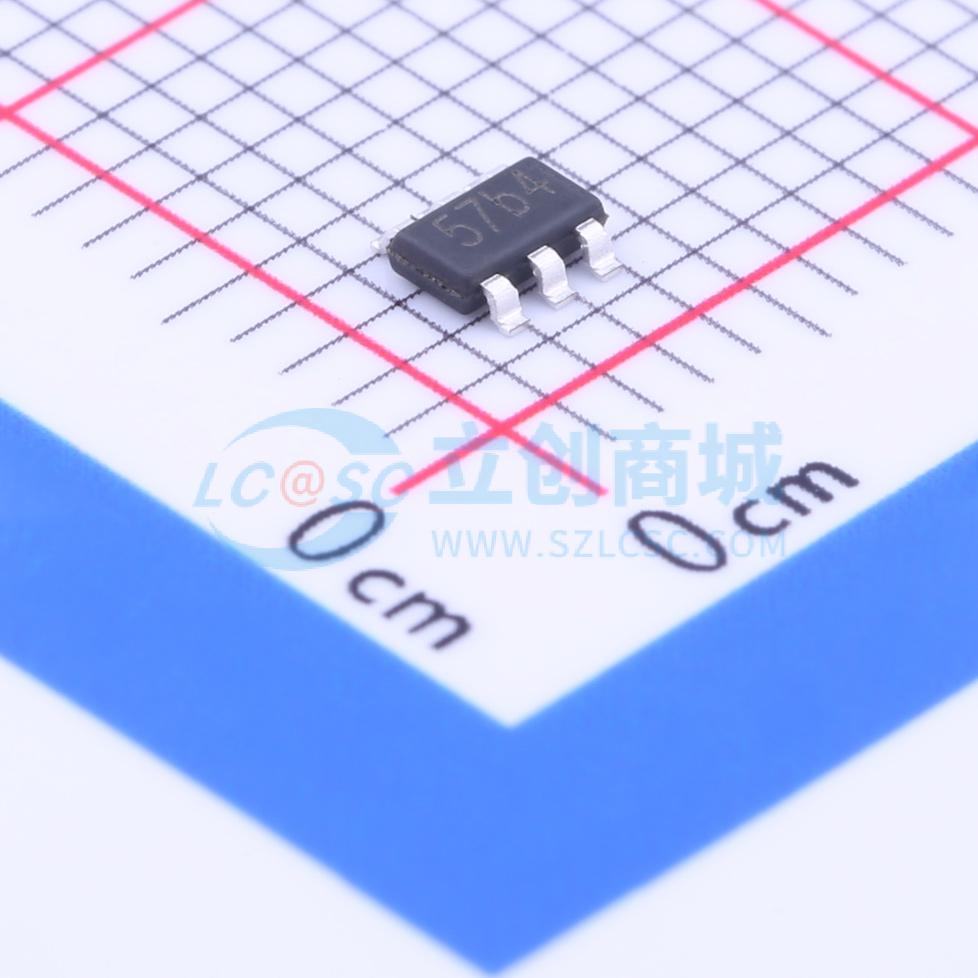

SD8057T

单节锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD8057T 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，兼容大小 3mA-500mA 充电电流。其采用恒定电流/恒定电压线性控制，薄型 TSOT 封装与较少的外部元件数目使得 SD8057T 成为便携式应用的理想选择。SD8057T 可以适合 USB 电源和适配器电源工作。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8057T
商品编号: C250805
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

SD8057T 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，兼容大小 3mA - 500mA 充电电流。其采用恒定电流/恒定电压线性控制，薄型 TSOT 封装与较少的外部元件数目使得 SD8057T 成为便携式应用的理想选择。SD8057T 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V ，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，SD8057T 将自动终止充电。当输入电压（交流适配器或 USB 电源）被拿掉时，SD8057T.自动进入一个低电流状态，电池漏电流在 2uA 以下。SD8057T 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

商品特性

兼容大小 3mA - 500mA 的可编程充电电流
锂电池正负极反接保护
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
可直接从 USB 端口给单节锂离子电池充电
精度达到 ± 1% 的 4.2V 预设充电电压
最高输入可达 9V
自动再充电
2 个充电状态开漏输出引脚
C/10 充电终止
待机模式下的供电电流为 65uA
2.9V 涓流充电器件版本
软启动限制了浪涌电流
采用 6 引脚薄型 TSOT - 23 封装

应用领域

微型锂电池、充电座、移动电源
蜂窝电话、PDA、MP3 播放器
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	65uA
