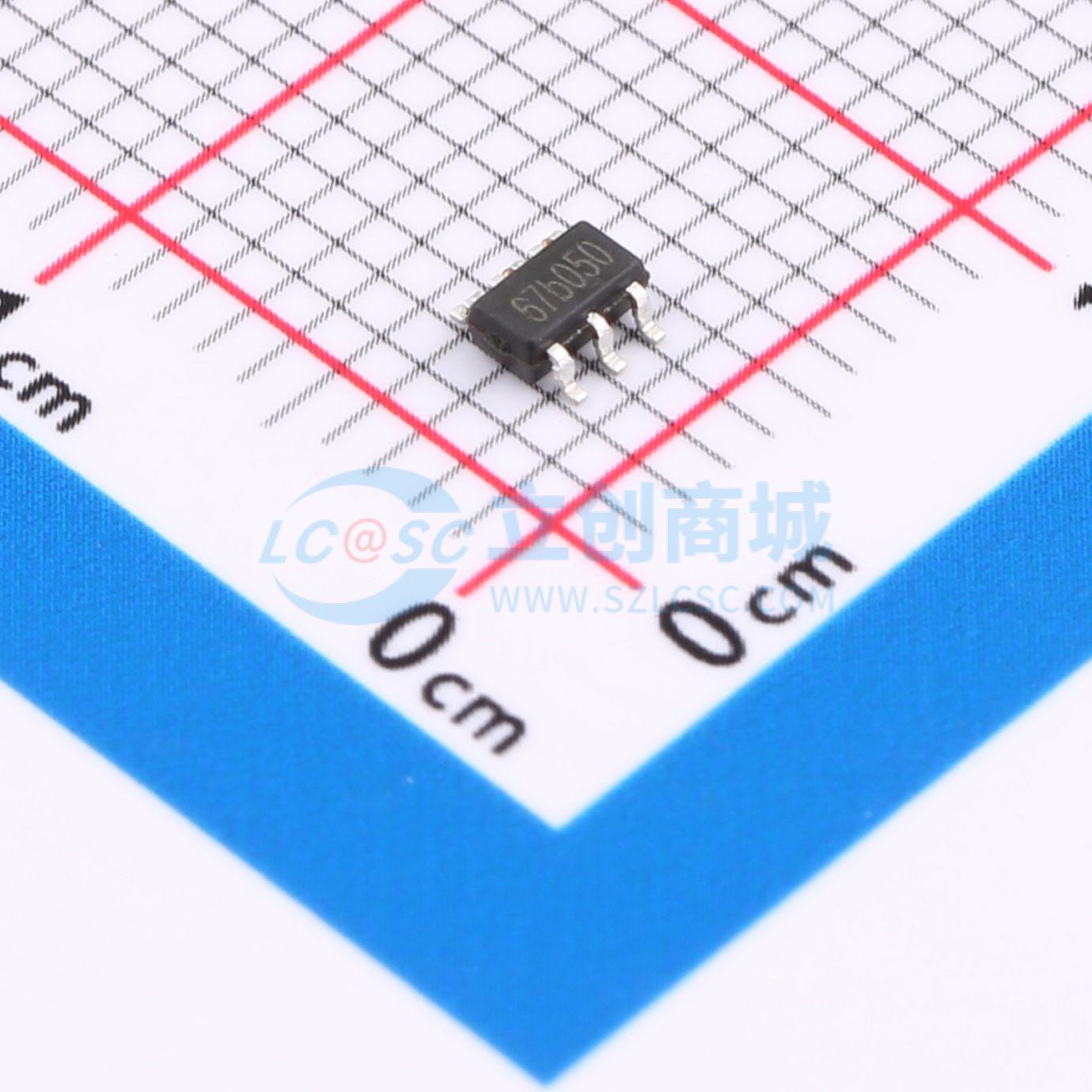

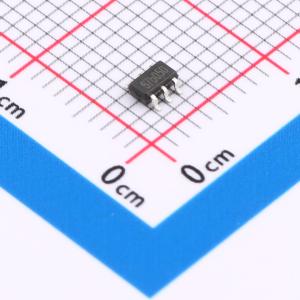

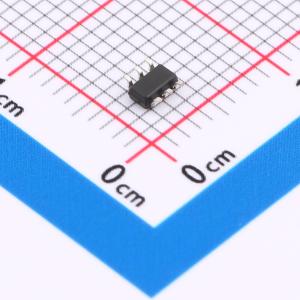

温馨提醒：图片仅供参考，商品以实物为准

SD8067B

线性锂离子电池充电芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD8067是一款完整的单节锂电池充电器，兼容大小3mA-600mA充电电流。采用涓流、恒流、恒压控制，SOT23-6封装与较少的外部元件数目使得SD8067成为便携式应用的理想选择。SD8067可以适合USB电源和适配器电源工作。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8067B
商品编号: C250802
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

SD8067是一款完整的单节锂电池充电器，兼容大小3mA - 600mA充电电流。采用涓流、恒流、恒压控制，SOT23 - 6封装与较少的外部元件数目使得SD8067成为便携式应用的理想选择。SD8067可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为三档：4.35V、4.2V、3.7V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后，充电电流降至设定值1/10，SD8067将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，SD8067自动进入一个低电流状态，电池漏电流在1μA以下。SD8067的其他特点包括电源自适应、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

商品特性

兼容大小3mA - 600mA的可编程充电电流
VCC输入端反接保护
锂电池正负极反接保护
用于单节锂离子电池
电源自适应
具有可在无过热危险的情况下实现充电速率最大化的热调节功能
带涓流、恒流、恒压控制；可直接从USB端口给电池充电
精度达到±1%的预设充电电压
最高输入可达8.0V
自动再充电
2个充电状态开漏输出引脚
C/10充电终止
待机模式下的供电电流为65μA
软启动限制了浪涌电流
采用6引脚SOT - 23封装

应用领域

微型锂电池、充电座、移动电源
蜂窝电话、PAD、MP3播放器
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~8V
	最大充电电流	550mA
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	65uA
