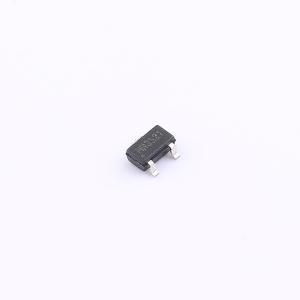

温馨提醒：图片仅供参考，商品以实物为准
CT8150PC-HS3
集成全极型隧道磁阻模拟传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 隧道磁阻（TMR）模拟传感器（可选数字锁存输出）专为消费和工业应用而设计。该器件基于专利的XtremeSense TMR技术，集成CMOS工艺，为卓越的传感性能提供单芯片解决方案。数字锁存器可在工作温度范围内提供磁性操作。 是一个模拟传感器产品系列，提供线性采样保持（S&H）模拟输出电压，采样频率为100Hz
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT8150PC-HS3
- 商品编号
- C22879138
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.7V~5.5V | |
| 输出电流 | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.5uA | |
| 采样频率 | 140Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压锁定 |
商品概述
CT815x系列隧道磁阻（TMR）模拟传感器（可选数字锁存输出）专为消费和工业应用而设计。这些器件基于Allegro专利的XtremeSense™ TMR技术，并集成了CMOS工艺，为卓越的传感性能提供了单片解决方案。CT815x数字锁存器可在工作温度范围内实现磁性操作。CT815x是一个模拟传感器产品系列，可提供采样频率为100 Hz的线性采样保持（S&H）模拟输出电压。CT8152是一款TMR传感器，可在单个芯片中同时提供模拟和数字输出。它使用数字输出来开启模拟输出，使其能够保持超低功耗状态，直到启用模拟模式。当在数字模式下触发BRP时，模拟输出功能将开始工作。该产品系列功耗极低，模拟输出模式下低至1.3 μA，数字输出模式下低至150 nA，非常适合对电流消耗要求极低的电池供电产品。对于需要非常小尺寸和低外形的应用，CT815x传感器采用4引脚LGA封装。CT8150也提供行业标准的3引脚SOT - 23封装，而CT8152则提供5引脚SOT23封装，以支持大批量生产。
商品特性
- 灵敏度S = 5 mV/V/G，磁场范围BANA = ±80 G
- 模拟输出模式电流消耗：~1.3 μA
- 仅数字输出时的电流消耗：~150 nA，当VDD = 1.8 V且fs = 12.5 Hz
- 电源电压范围：1.7至5.5 V
- 传感器极性：全极性
- 采样保持模拟输出，fs = 100 Hz
- 具备模拟和数字双输出操作能力
- 数字输出为推挽式
- 欠压锁定（UVLO）
应用领域
- 物联网设备
- 智能手机、平板电脑和笔记本电脑
- 门或盖子闭合检测
- 公用事业智能电表防篡改
- 液位传感/检测
