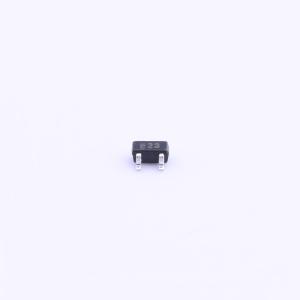

温馨提醒：图片仅供参考，商品以实物为准
DTC143ZE
SOT-523偏置电阻晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款全新系列的数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，这两个电阻分别是串联基极电阻和基极 - 发射极电阻。BRT 通过将这些分立元件集成到单个器件中，从而省去了这些元件
- 品牌名称
- TC(德昌)
- 商品型号
- DTC143ZE
- 商品编号
- C248787
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 350@10mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | - | |
| 最大输入电压(VI(off)) | - | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 0.1 | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款全新系列的数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个单晶体管和由两个电阻组成的单片偏置网络，即一个串联基极电阻和一个基极 - 发射极电阻。BRT将这些分立元件集成到单个器件中，从而省去了这些元件。该器件专为低功耗表面贴装应用而设计。
商品特性
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- 符合RoHS标准
- 绿色电磁兼容性
- 亚光镀锡（Sn）引脚
- 重量：约0.002g
