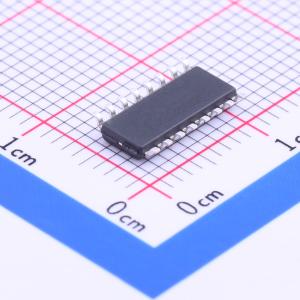

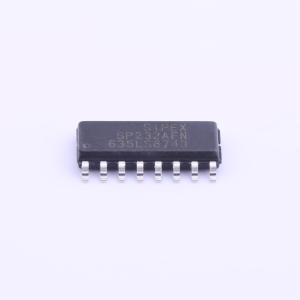

温馨提醒：图片仅供参考，商品以实物为准
SP232AEN-L/TR
增强型RS-232线路驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP232A是一款符合RS-232和V.28串行通信协议的驱动器和接收器对，适用于商业应用。它采用Exar的BiCMOS设计，允许低功耗操作而不牺牲性能。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP232AEN-L/TR
- 商品编号
- C248357
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 240Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±2kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1.5mA |
商品概述
SP232A收发器是一款双驱动器和双接收器器件，符合EIA/TIA - 232和V.28串行通信协议。该器件与行业常用标准引脚排列引脚兼容。SP232A提供120kbps的数据速率、10V/μs的压摆率，以及一个由单5V电源供电的稳压电荷泵。专有的板载电荷泵可产生+/-6.5V的稳压输出，以满足RS232的电压电平要求。
商品特性
- 单+5V电源供电
- 符合所有RS - 232F和ITU V.28规范
- 使用0.1μF陶瓷电容工作
- 高数据速率 - 负载下可达120kbps
- 低功耗CMOS工作模式
- +/-2kV人体模型静电放电保护
- 提供无铅封装
