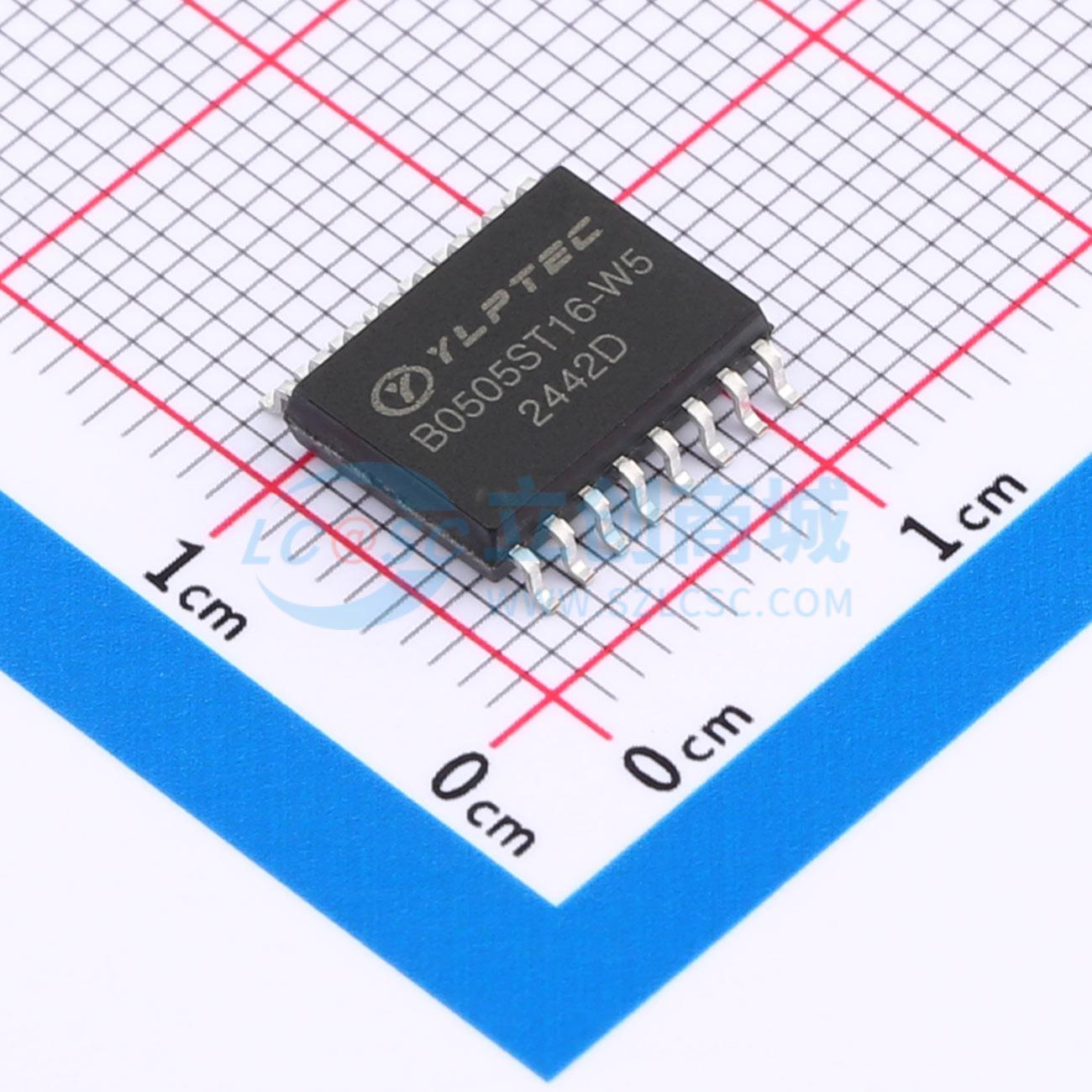

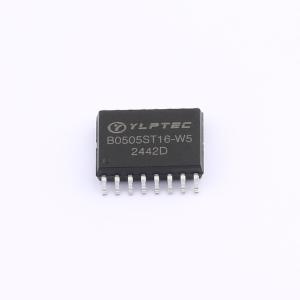

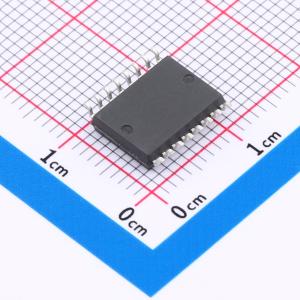

B0505ST16-W5

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: B0505ST16-W5 是一款支持5KVrms 隔离耐压的DC-DC 转换器芯片，集成片上变压器，能够高效率传输大于650mW 功率到副边输出。该芯片采用特有控制架构，能够快速响应负载变化，并且精确调节输出电压。B0505ST16-W5 的出现可替代传统分立器件组建的隔离电源方案。
品牌名称: YLPTEC(易川)
商品型号: B0505ST16-W5
商品编号: C22751414
商品封装: SOIC-16-WB
包装方式: 编带
商品毛重: 0.5225克(g)

商品参数

商品概述

B0505ST16-W5 是一款支持5KVrms 隔离耐压的DC-DC 转换器芯片，集成片上变压器，能够高效率传输大于650mW 功率到副边输出。该芯片采用特有控制架构，能够快速响应负载变化，并且精确调节输出电压。B0505ST16-W5 的出现可替代传统分立器件组建的隔离电源方案。该方案物理尺寸更小，且能够实现完全隔离。

B0505ST16-W5 集成软启动、短路保护、过温保护等多种保护功能以更好地增强系统的可靠性。B0505ST16-W5 具有EN 使能管脚，当EN 为低电时，输出电压为零，此时电源仅有微安级待机输入电流。

可通过管脚SEL 选择4 种输出电压，分别为5V、3.3V、5.4V、3.7V，支持输出端接LDO，以方便用户不同的电压需求。B0505ST16-W5 器件采用16 脚宽体SOIC 封装，绝缘耐压高达5 kVRMS。

商品特性

集成高效率的DC-DC 转换器和片上变压器
内置软启电路来防止浪涌电流和输出过冲
过载和短路保护功能
过热关断保护功能
宽输入电压范围：4.5V~5.5V
输出电压可选：3.3V、5.0V、3.7V、5.4V
支持在输出端接LDO
输出典型功率：650mW(5V/130mA)
宽工作温度范围：-40℃~125℃
优异的电磁兼容性（EMC），低辐射
优异的隔离性能：高达5 kVRMS 的隔离电压，浪涌：10KVpk
高CMTI：±150 kV/μS（典型）
隔离栅寿命：>40 年
符合RoHS 标准
封装SOIC16-WB

应用领域

工业自动化控制系统
- 电机控制
- 医疗设备
电网基础设备
测试和测量仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式DC/DC转换器
	输出功率	650mW
	输入电压	5V
	输出电压	3.3V；3.7V；5.4V；5V

	属性	参数值
	输出电流	130mA
	隔离电压	5kV
	纹波	100mV
	工作温度	-40℃~+125℃
