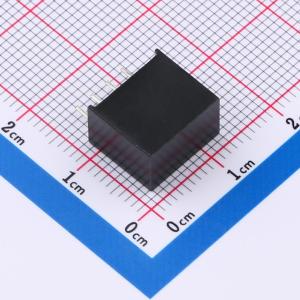

温馨提醒：图片仅供参考，商品以实物为准

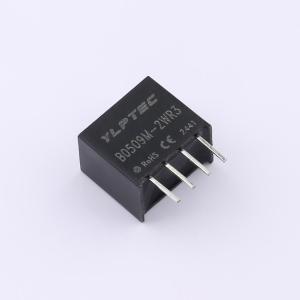

B0509M-2WR3
DC/DC电源模块，2W定电压输入，隔离非稳压单路输出
- 描述
- B0509M-2WR3系列产品是专门应用在分布式电源 ：系统中需要产生一路与输入电源隔离的电源的应用场合而设计。该产品适用于:1)输入电源电压的变化范围在土10%以内;2)输入输出之间要求隔离(隔离电压1500VDC) ;3)对输出电压稳定度和输出纹波噪声要求不高的场合。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- B0509M-2WR3
- 商品编号
- C22751369
- 商品封装
- SIP,11.5x7.5mm
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | 升压型 | |
| 通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 222mA | |
| 最大容性负载 | 1000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 空载输入电流 | 5mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 11.5mm | |
| 宽度 | 7.5mm | |
| 高度 | 10mm |
商品概述
B_M-2WR3系列是小体积、高效率的微小功率、定电压、输入隔离非稳压单路输出，DC/DC模块电源；该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 隔离电压1500VDC/1min, 3000VDC/1s
- 空载功耗低：0.025W(Typ.)
- 工作环境温度：-40°C~+85°C
- 效率高达91%
- 输出短路保护：可持续短路保护，自动恢复
- 国际标准引脚方式
- 小型SIP封装
- 低纹波/噪声(20MH带宽)：30mVp-p(Typ.)
- MTBF 2350万小时(3500000Hrs)
应用领域
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压≤1500VDC）
- 对输出电压稳定度和输出纹波噪声要求较高的场合
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
