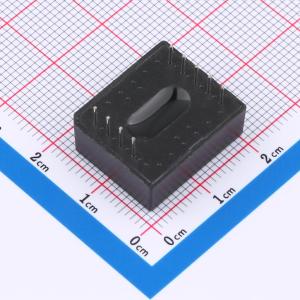

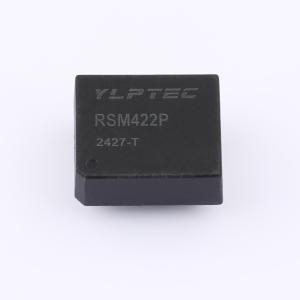

RSM422P
RS-422隔离总线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RSM422P是一种内部集成DC/DC电源的超小体积RS-422全双式隔离高速收发模块，完全满足TIA/EIA-485标准。可实现可实现单片机、ARM等UART接口的控制器件与RS-422总线之间的电气隔离，切断各通信节点间的地电位差导致的环路电流，减小噪声干扰，增强通信的可靠性，提高总线的稳定性。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- RSM422P
- 商品编号
- C22751223
- 商品封装
- 插件,19.5x16.5mm
- 包装方式
- 管装
- 商品毛重
- 6.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 10Mbps | |
| 通讯模式 | 全双工 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 38mA | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 功能特性 | 失效保护电路；总线故障检测；集成隔离电源 | |
| 逻辑侧工作电压 | 4.75V~5.25V | |
| 总线侧工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
