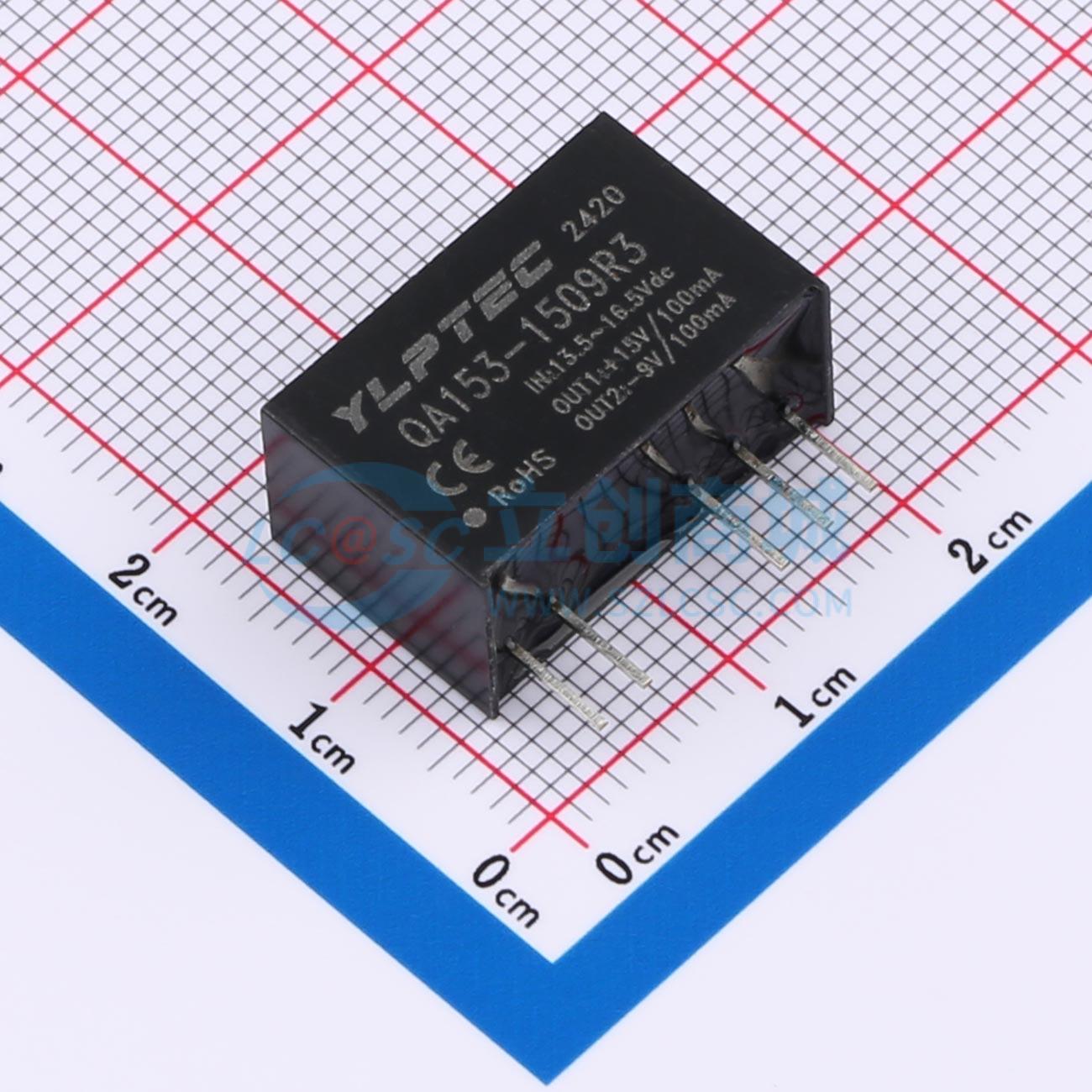

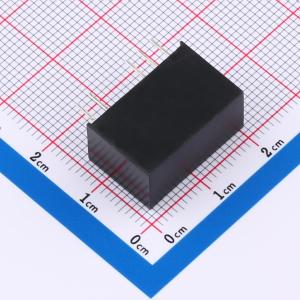

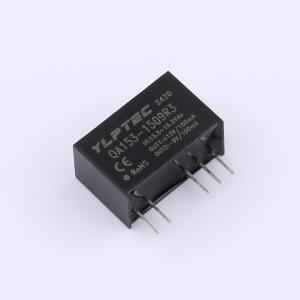

QA153-1509R3
DCDC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用范围：QAxx3-R3 系列是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出短路保护及自恢复能力。该产品适用于：1）通用变频器；2）交流伺服驱动系统；3）电焊机；4）不间断电源(UPS)。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA153-1509R3
- 商品编号
- C22749804
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | 2 | |
| 输出功率 | 2.4W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | +15V；-9V | |
| 输出电流(最大值) | -100mA；+100mA | |
| 最大容性负载 | 2200uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 空载输入电流 | 8mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 满足加强绝缘
- 隔离电压 5000VAC
- 局部放电 1700VCMTI>200kV/µs
- 最大容性负载 2200µF
- 效率高达 87%
- 超小型 SIP 封装
- 工作温度范围: -40°C to +105°C
- 可持续短路保护
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
