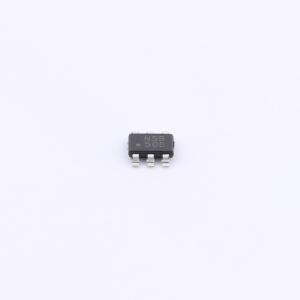

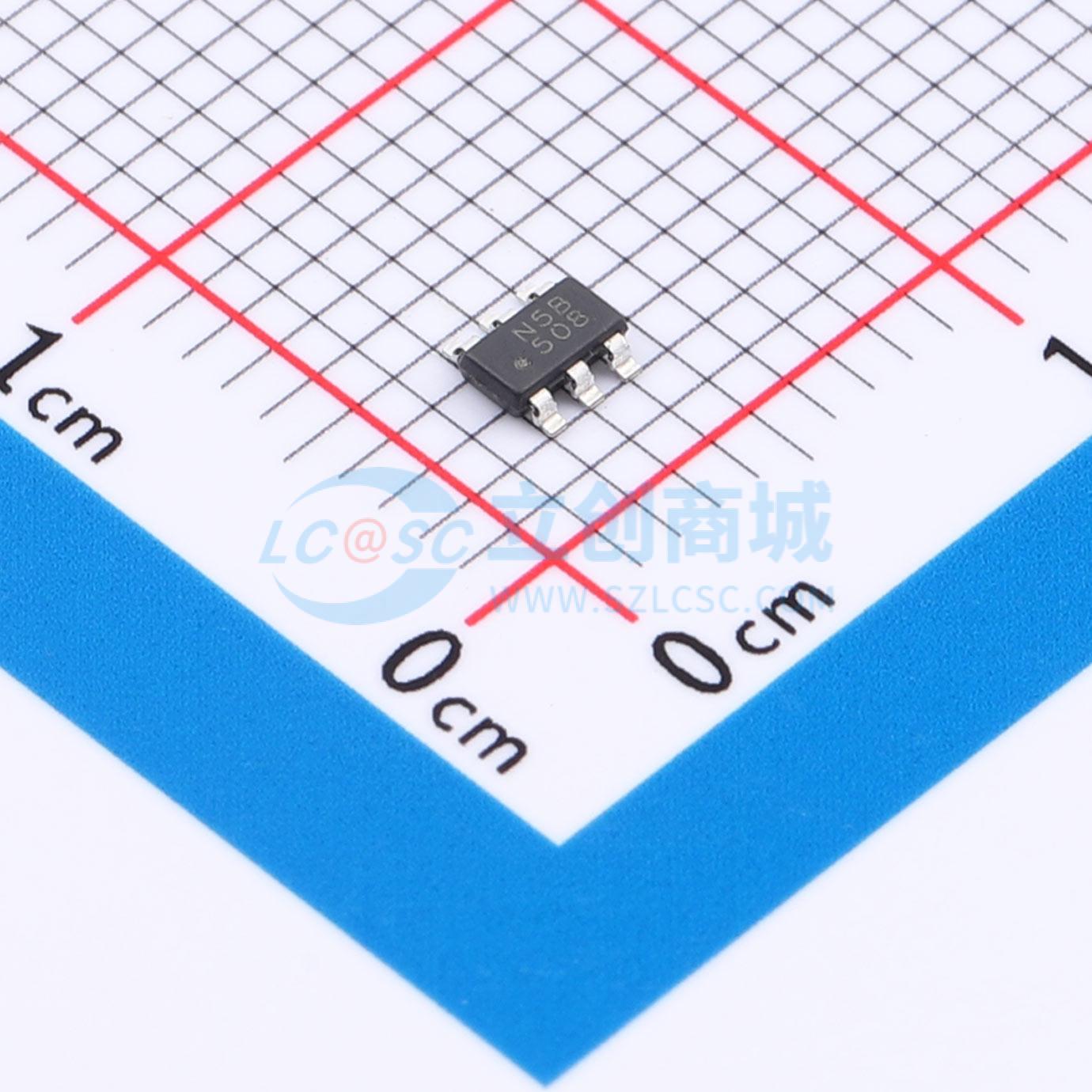

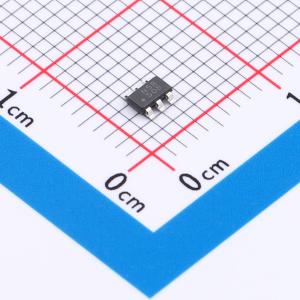

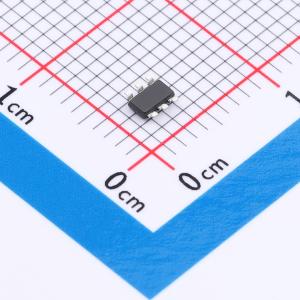

NXF6505BDA-Q100Z
低噪声变压器驱动器用于隔离电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- NXF6505BDA-Q100Z
- 商品编号
- C22709451
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
参数完善中
商品概述
该器件是一款专为小型隔离电源设计的推挽式变压器驱动器，能够驱动低剖面中心抽头变压器，输入电压范围为2.25 V至5.5 V。通过压摆率控制和扩频时钟技术实现超低噪声和电磁干扰。内置保护功能包括电流限制、欠压锁定、热关断和先断后通逻辑，确保器件在安全范围内工作。软启动功能可防止带大负载上电时产生高浪涌电流。器件由振荡器和栅极驱动电路构成，产生互补输出信号以驱动接地参考的N沟道功率开关。这两个互补的1.2 A功率MOSFET开关可提供超过6 W的功率。内部振荡器频率为440 kHz，适用于要求更高效率和更小变压器的场合。该产品采用小型6引脚SOT8061-1封装，工作温度范围为-55 ~ 125 °C。该产品已通过汽车电子委员会AEC-Q100（Grade 1）标准认证，适用于汽车应用。
商品特性
- 符合AEC-Q100（Grade 1）汽车产品资格认证
- 工作温度范围：-55 ~ 125 °C
- 针对低电磁干扰优化的变压器推挽驱动器：压摆率控制输出、扩频时钟
- 宽输入电压范围：2.25 V至5.5 V
- 高输出驱动能力：5 V供电时1.2 A
- 低导通电阻：5 V供电时最大RON 0.2 Ω
- 内部开关频率：NXF6505A-Q100为160 kHz；NXF6505B-Q100为440 kHz
- 可通过外部时钟输入同步多个器件
- 5 V时电流限制为2.2 A
- 使能引脚可使器件进入低关断电流状态：< 1 μA
- 热关断保护
- 软启动
- 封装：小型6引脚SOT8061-1（SC-74；TSOP-6）封装；小型6引脚SOT8120-1（LSOT6）封装
- ESD保护：HBM符合ANSI/ESDA/JEDEC JS-001 class 3A，超过6000 V；CDM符合ANSI/ESDA/JEDEC JS-002 class C3，超过1500 V
- 具备功能安全能力
- 提供中国+1产品选项（-Q100/G）
应用领域
- 汽车和工业应用
- 低噪声隔离USB电源
- 过程控制
- 电信电源
- 医疗仪器
