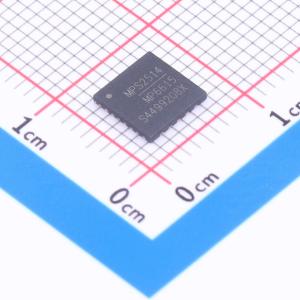

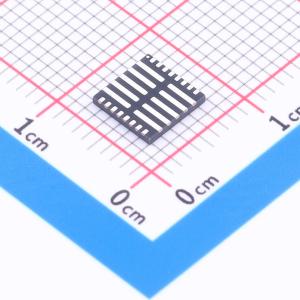

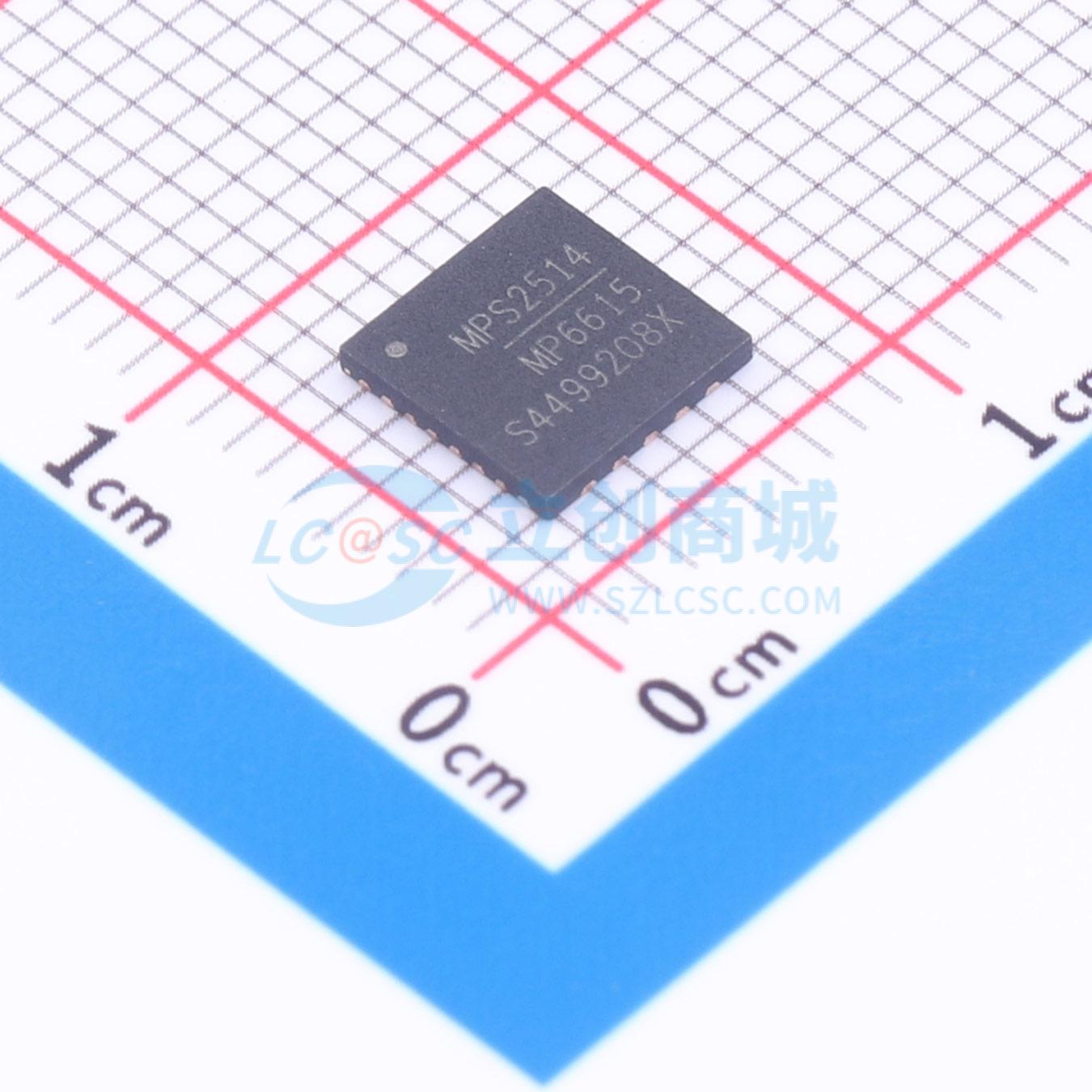

MP6615GQKT-Z
H桥直流电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6615GQKT-Z
- 商品编号
- C22697501
- 商品封装
- TQFN-26(6x6)
- 包装方式
- 编带
- 商品毛重
- 1.535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | 1 | |
| 输出电流 | 8A | |
| 峰值电流 | - | |
| 工作电压 | 4.75V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 11mΩ | |
| 静态电流(Iq) | 2.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
MP6615是一款H桥直流电机驱动器，其全桥由四个N沟道功率MOSFET构成。该器件还集成了预驱动器、栅极驱动器电源和电流检测放大器。MP6615在25°C时提供11mΩ的MOSFET导通电阻，根据散热和PCB布局情况，可提供高达8A的连续输出电流。该器件使用内部电荷泵为高侧MOSFET生成栅极驱动器电源电压。一个涓流充电电路维持足够的栅极驱动器电压，以支持100%占空比运行。内部安全特性包括热关断、欠压锁定和过流保护。MP6615采用TQFN-26封装。
商品特性
- 4.75V至40V工作输入电压范围
- 内部全H桥驱动器
- 8A连续输出电流
- 每个MOSFET的导通电阻为11mΩ
- 内部电荷泵支持100%占空比运行
- 欠压锁定和过压保护
- 热关断保护
- 过流保护
- 集成双向电流检测放大器
- 采用TQFN-26封装
应用领域
- 有刷直流电机
- 门锁和闩锁电机
- 座椅调节器
