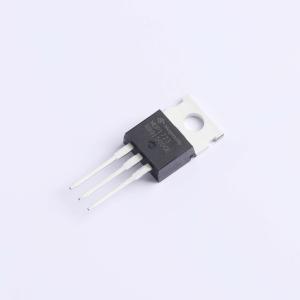

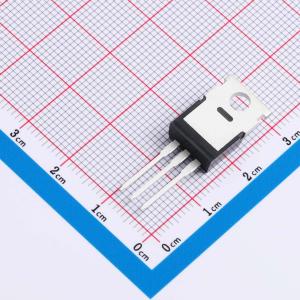

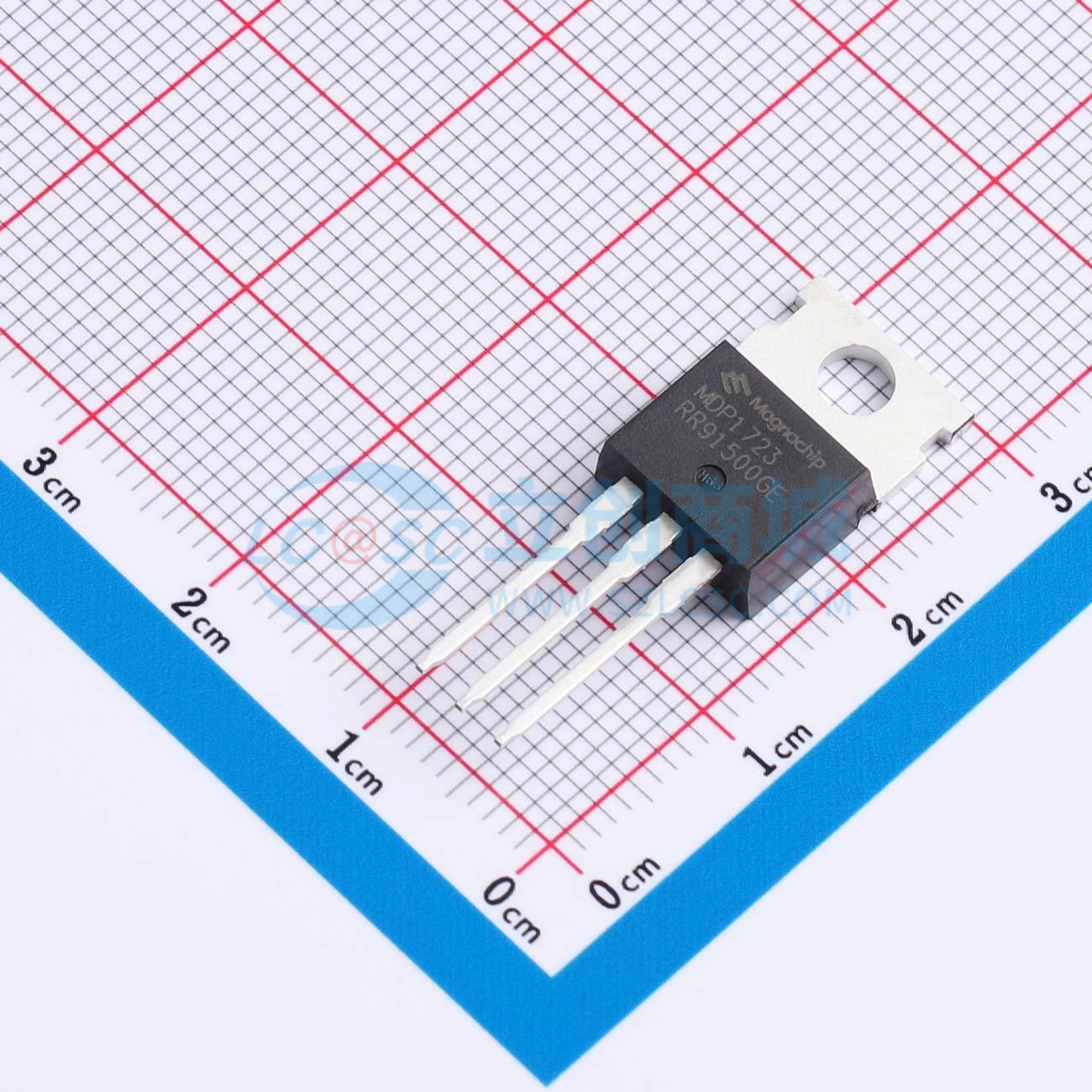

温馨提醒：图片仅供参考，商品以实物为准
MDP1723TH
MDP1723TH
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MagnaChip(美格纳)
- 商品型号
- MDP1723TH
- 商品编号
- C22691495
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 191A | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 138.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 88.3nC@10V | |
| 输入电容(Ciss) | 5.755nF | |
| 反向传输电容(Crss) | 203pF | |
| 输出电容(Coss) | 1.83nF |
商品概述
MDP1723TH采用先进的Magnachip MOSFET技术，具备低导通电阻、快速开关性能和出色的品质。MDP1723TH适用于服务器同步整流及通用应用。
商品特性
- 漏源电压(VDS) = 40 V
- 漏极电流(ID) = 120 A(栅源电压VGS = 10 V时)
- 导通电阻RDS(ON) < 2.3 mΩ(栅源电压VGS = 10 V时)
- 100%进行单脉冲雪崩耐量(UI1L)测试
- 100%进行栅极电阻(Rg)测试
- TO - 220封装
