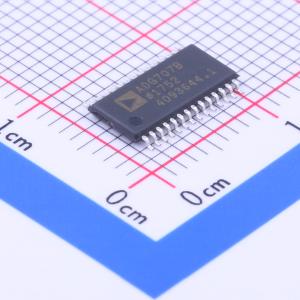

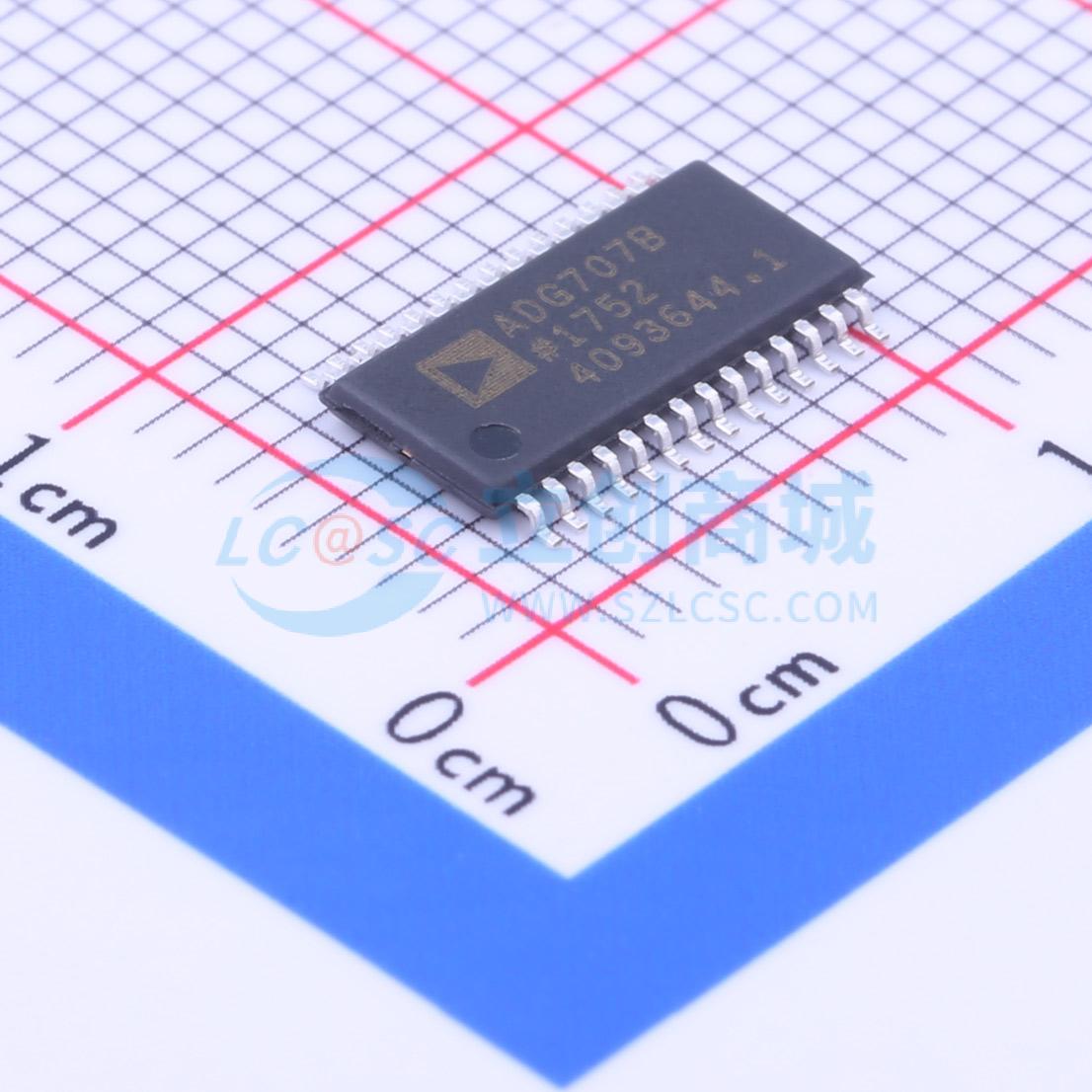

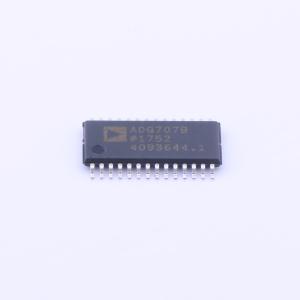

ADG707BRUZ-REEL7

低电压CMOS，+1.8 V至+5.5 V / ±2.5 V，8/16通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG706和ADG707是低电压CMOS模拟多路复用器，分别由16个单通道和8个差分通道组成。工作电压范围为1.8V到5.5V或±2.5V双电源。
品牌名称: ADI(亚德诺)
商品型号: ADG707BRUZ-REEL7
商品编号: C246080
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

ADG706和ADG707是低压CMOS模拟多路复用器，分别包含16个单通道和8个差分通道。ADG706根据4位二进制地址线A0、A1、A2和A3，将16个输入（S1 - S16）中的一个切换到公共输出D。ADG707根据3位二进制地址线A0、A1和A2，将8个差分输入中的一个切换到公共差分输出。两款器件均设有EN输入，用于使能或禁用器件。禁用时，所有通道均断开。低功耗以及1.8 V至5.5 V的工作电源范围，使ADG706和ADG707非常适合电池供电的便携式仪器。所有通道均采用先断后通的切换动作，可防止切换通道时出现瞬间短路。这些器件还设计为可在±2.5 V的双电源下工作。这些多路复用器采用增强型亚微米工艺设计，功耗低，同时具备高切换速度、极低的导通电阻和漏电流。导通电阻在几欧姆范围内，各开关之间的导通电阻匹配良好，且在整个信号范围内非常平坦。这些器件既可用作多路复用器，也可用作解复用器，其输入信号范围可扩展至电源电压。 ADG706和ADG707采用小型28引脚TSSOP封装。

商品特性

+1.8 V至±5.5 V单电源
±2.5 V双电源
2.5 Ω导通电阻
0.5 Ω导通电阻平坦度
100 pA漏电流
40 ns切换时间
单16选1多路复用器ADG706
差分8选1多路复用器ADG707
28引脚TSSOP封装
低功耗
TTL/CMOS兼容输入

应用领域

数据采集系统
通信系统
继电器替代
音频和视频切换
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	1.8V~5.5V；-2.5V~2.5V
	导通时间(ton)	32ns

	属性	参数值
	导通电阻(Ron)	2.5Ω
	关闭时间(toff)	16ns
	工作温度	-40℃~+85℃
	导通电容(Con)	100pF
	带宽	36MHz
