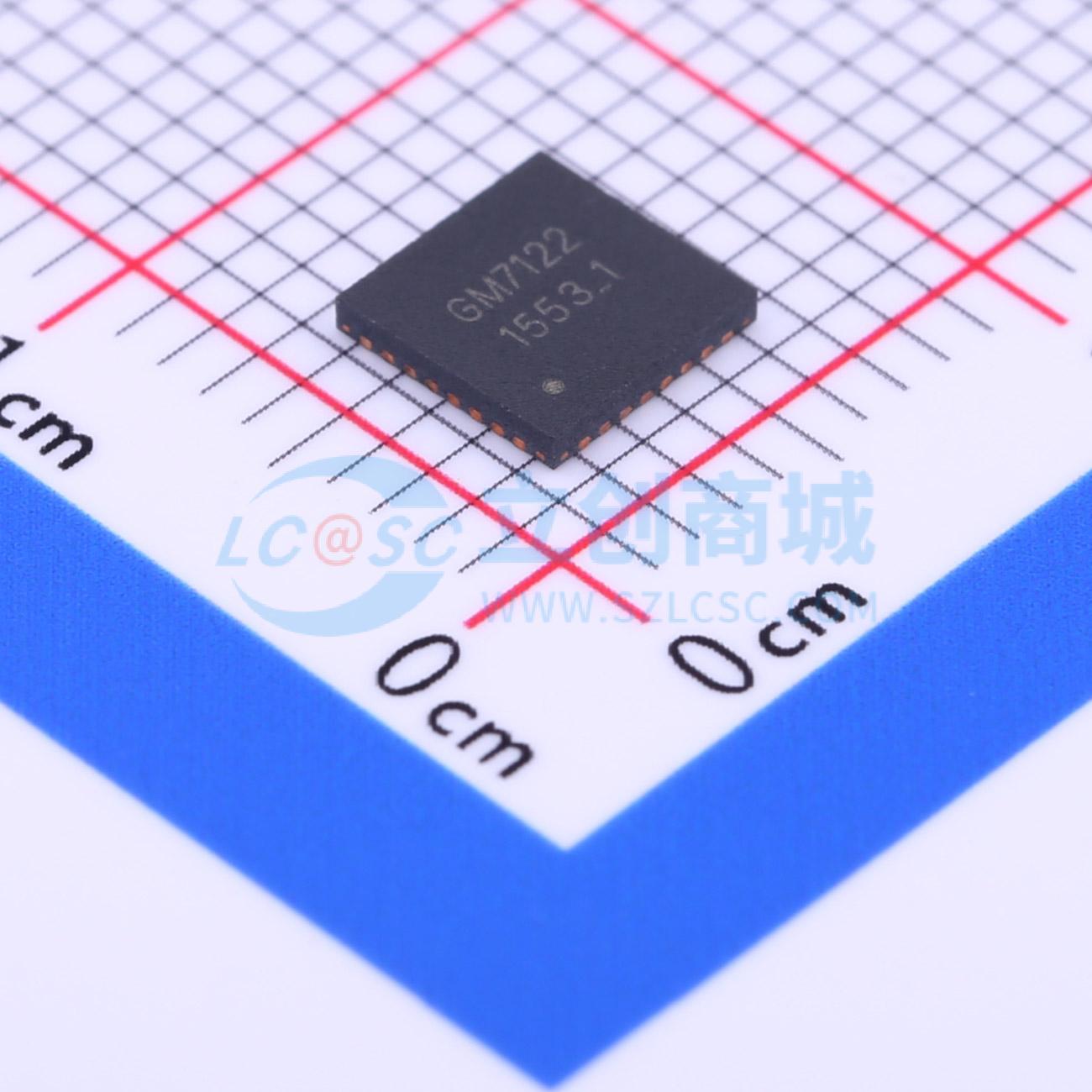

GM7122

视频编码电路主要实现接收8位CCIR656格式的YUV数据（例如MPEG解码数据），并编码成CVBS信号，经过D/A转换后输出。基本的编码功能包括副载波产生，色差信号调制，同步信号内插。 视频编码器对数字亮度和色差信号进行编码，并转换成模拟复合电视信号CVBS信号输出。支持NTSC - M，PAL - B/G标准及其子标准。可交互或单独使用其中某一种制式。基本的编码功能包括副载波产生器，色彩调制和同步信号内插，亮度和色度按照“RS - 170 - A”和“CCIR624”标准进行滤波处理。为了加速模拟处理，在数模转换之前滤波信号必须以像素时钟为基准2倍过采样。当芯片工作在从模式时，8位复合的CB - Y - CR均为“CCIR656”兼容格式。可将PHILIPS公司的解码芯片（SA7111或SAA7151B）和本芯片配合使用。将RTCI管脚和解码器的RTCO管脚相连。数字视频编码器同步所有需要的内部信号，彩色副载波频率和来自时钟的同步信号。可选择设置不同的视频参数，例如黑电平和消隐电平控制、色度副载波频率控制；burst（K脉冲）幅度可控；复位后，所有的控制寄存器都回到默认状态。默认为PAL制。

• CMOS3.3V
• 数字NTSC/PAL编码器
• 数据波特率13.5MHz
• LLC时钟27MHz
• 可接收8位MPEG解码数据（输入数据格式为CB - Y - CR（CCIR 656））
• 1个数模转换（D/A）（CVBS），2倍的过采样，10位的精度
• 纯D/A输出模式和CVBS输出模式
• 适时控制副载波
• 串色滤波器
• I2C总线控制（可达400KHz波特率）
• 编码器可在主/从模式工作
• 彩色条产生器
• Down模式的DACs
• 可控同步信号的上升下降沿时间和消隐输出信号
• 色度控制
• 黑电平、场消隐控制
• 低功耗模式，待机状态电流小于1mA
• 封装形式QFN32

• 视频处理
