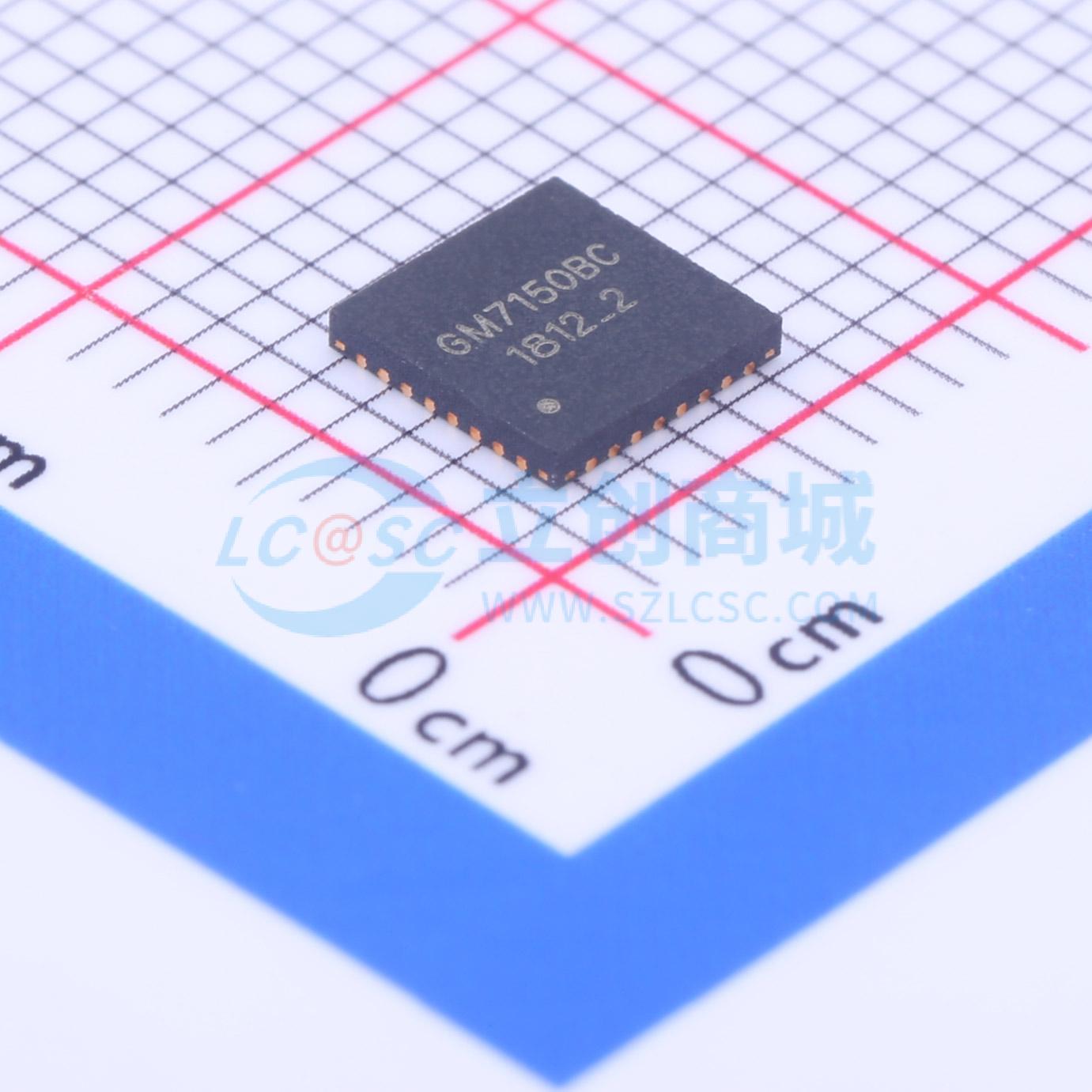

GM7150BC

GM7150BC是一款9位视频输入预处理芯片，该芯片采用CMOS工艺，通过I2C总线与PC或DSP相连构成应用系统。它内部包含1个模拟处理通道，能实现CVBS、S-Video视频信号源选择、A/D转换、自动钳位、自动增益控制（AGC）、时钟发生（CGC）、多制式解码、亮度/对比度/饱和度控制（BCS）。

• 1个30MSPS 9位A/D转换器
• 支持NTSC (M/J/4.43)，和PAL (B/D/G/H/I/M/N/NC）的CVBS、S-Video视频解码
• 2个模拟视频输入端口供使用选择
• 可对芯片编程进行白峰（White peak）控制、自动增益控制、抗混叠滤波
• 可编程视频输出格式：8bit 4:2:2 ITU-R BT.656 YCbCr，AV码内嵌行、场同步信号；8bit 4:2:2 ITU-R BT.601 YCbCr和行、场同步信号输出
• 可编程HSYNC/VSYNC的输出位置、宽度及FID输出
• 可进行亮度、对比度、饱和度(BCS)控制
• 带有色度瞬态增强（CTI）、色度自动增益控制处理
• 自适应2D-5线梳状滤波器和色度陷波器
• 自动视频标准检测（NTSC/PAL）和切换
• 专利设计结构，能对弱信号、有噪声或不稳信号进行行、场锁定处理
• 采用14.31818MHz单一时钟频率晶体
• 片内时钟产生，内含DDS、PLL进行行锁系统时钟频率产生
• 实时状态控制 (RTC) 输出
• 带有I2C总线，400kbits/s数据率
• 具有低功耗模式及上电复位操作
• QFN32封装
