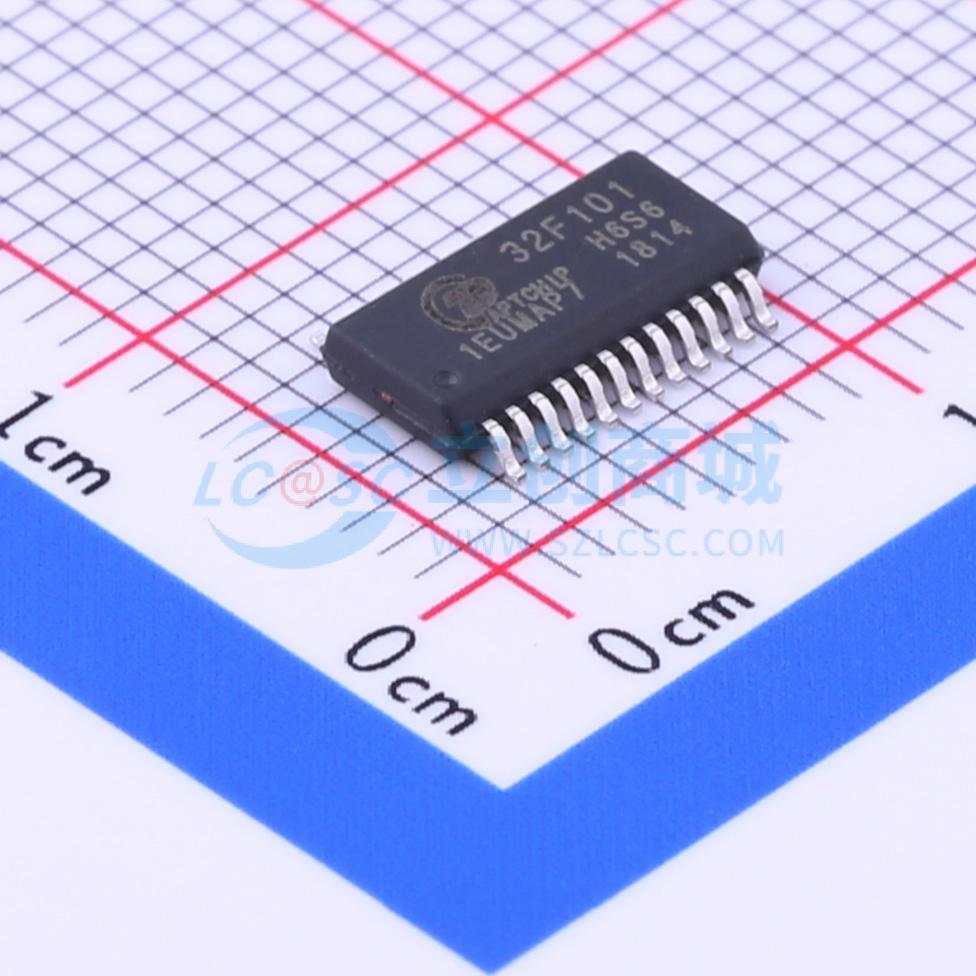

温馨提醒：图片仅供参考，商品以实物为准
APT32F101H6S6
APT32F101H6S6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 32位超低功耗接近STM32L031,电容触摸按键,LED驱动,2KB SRAM,36KB Flash,2.4-5.5V供电。
- 品牌名称
- aptchip(爱普特微)
- 商品型号
- APT32F101H6S6
- 商品编号
- C195075
- 商品封装
- SSOP-24-0.635mm
- 包装方式
- 管装
- 商品毛重
- 0.271克(g)
商品参数
参数完善中
商品概述
APT32F101是一个低成本，高性能的系列单片机，使用了32位单片机核。 APT32F101单片机面向的应用为家电以及便携设备等。 C-Sky 32位CPU核(0.9DMIPS) 片载32K(16Kbytes可选)程序闪存，4Kbytes数据闪存(大小可配置) 内含2Kbytes SRAM，可用于堆栈，数据存储，代码存储 工作温度： − 40 to 85℃ 工作电压范围： 2.4 to 5.5V 中断控制器：支持动态配置的可嵌套中断 (NVIC) 用户友好的时钟和功耗控制器(SYSCON) 1 x 独立看门狗定时器(IWDT) 3 x 16位通用定时器/计数器，支持PWM功能 (GTC) 1 x 32位通用定时器/计数器，支持PWM功能 (GTC) 1 x 16位计数器(COUNTERA)，支持自动重载功能以及单次或者循环计数功能(载波发生器) 1 x 12C和2 x UART 多达15路的12位ADC 多达16路的触摸按键控制器 支持 4 x 8点阵(1/4占空比)的自动扫描LED驱动 4 x 大电流驱动的管脚(每个管脚最大 120mA) 支持RUN，SLEEP，和DEEP-SLEEP模式
商品特性
- 32-bit RISC CPU核，指令长度16位
- 16个32位通用寄存器
- 高效的2级执行流水线
- 32位x32位的硬件整形乘法阵列
- SWD (Serial Wire Debug)调试接口
- 多达8, 16或32Kbytes的内部程序闪存，支持ISP保护，保护区域的大小可配置
- 多达4Kbytes的数据闪存，大小可通过User Option配置
- 闪存的User Option配置支持修改复位源，允许或者禁止看门狗，修改数据闪存大小以及使能程序代码保护功能
- 专用闪存烧录工具，支持快速的量产烧录
- 多达2Kbytes的内部SRAM
- 只支持小端(little-endian)存储方式
- 多达32个中断源
- 32个可编程优先级，每个中断都有独立的优先级
- 每个中断都有独立的使能或者禁止控制
- 每个中断源都有固定的向量地址
- 支持陷阱功能
- 支持软件复位
- 可单独配置唤醒事件和中断的使能/禁止
- 外部晶振 32.768K 到 24MHz (EMCLK: External Main Clock，外部主时钟)
- 内部晶振 20MHz (1%偏差，典型值) (IMCLK: Internal Main Clock，内部主时钟)
- 内部辅晶振 500KHz 或 3MHz (ISCLK: Internal Sub Clock，内部辅时钟)
- 支持低功耗模式 (SLEEP/DEEP-SLEEP)
- 低功耗模式下支持可编程的功耗优化
- 可编程的时钟分频器
- 外部晶振失效监测
- 复位源检测和管理 (RSTID)
- 复位时间可配置
- 可配置定时提醒中断
- 使用内部辅晶振的可编程18位递减计数器
- 多达3个通道的16位和1个通道的32位定时器/计数器(GTC0 to GTC3)
- 定时器的计数位数可配置
- 可以工作在捕捉，匹配和溢出，输出翻转和PWM输出模式
- 匹配和溢出中断
- 可选择内部或者外部时钟源
- 1个16位的计数器，支持自动重载功能以及单次或者循环计数功能
- 软件/硬件可选择的载波频率输出使能/禁止控制
- 在一个周期波形内，输出高/低电平脉冲宽度可配置
- 输出极性可配置
- 可以用于驱动扬声器或者远程IR数据传输
- 多达2个通道
- 8位数据长度，无校验位
- 可编程的波特率
- 1个通道
- 支持多主机I2C总线
- 兼容串行8位数据传输和双向数据传输
- 标准模式100Kbit/s，高速模式可达400Kbit/s
- 多达15个模拟输入通道供选择
- 12位模式支持最快500KSPS转换速度，10位模式支持最快1MSPS
- 支持连续转换模式和硬件比较转换结果
- 启动转换支持外部管脚触发或者内部定时器触发
- 针对电源敏感的应用和噪声敏感的应用，提供两种不同的检测模式
- RC模式：支持多达16个触摸按键扫描通道，分成2组
- 外部C模式：支持15个触摸按键扫描通道
- 每个通道都支持可编程的灵敏度调节
- 支持同一个管脚上的触摸扫描和LED驱动同时工作
- 可配置扫描时钟频率，用于优化功耗
- 多种扫描触发模式
- 内嵌独立的硬件算法模块，支持硬件自动按键检测和系统唤醒
- 支持 4 x 8点阵(1/4占空比) LED驱动
- 可配置的COM通道数和亮度控制
- 多达4个大电流驱动I/O口，可以直接驱动LED(每个120mA)
- 8段显示驱动的通道可以和触摸按键功能在不同时间段内共用通一个管脚
- 24-SSOP：18 个GPIO
- 20-SOP：14 个GPIO
- 20-QFN：14 个GPIO
- 16-SOP：12 个GPIO
- 推挽输出和开漏输出可配置
- 上下拉电阻可配置
- 支持输出状态监测
- 管脚复用功能简单易用；所有管脚都支持外部中断功能
- SLEEP: 关闭选择的系统时钟和CPU时钟
- DEEP-SLEEP: 关闭所有系统时钟和CPU时钟
- 可配置的DEEP-SLEEP唤醒源：外部中断，iWDT中断，LVD中断或者触摸按键中断
- 可配置成低电压复位功能，可选4个电压值 (2.2V/2.7V/3.3V/3.6V)
- 可配置成低电压产生中断，可选4个电压值 (2.5V/3.0V/3.9V/4.1V)
- 工作电压范围：2.4V to 5.5V
- 外部主晶振 24 MHz
- 内部主晶振 20 MHz
- 内部辅晶振 500KHz 或 3MHz
- 工作温度范围：− 40 to 85℃
应用领域
- 家电
- 便携设备
