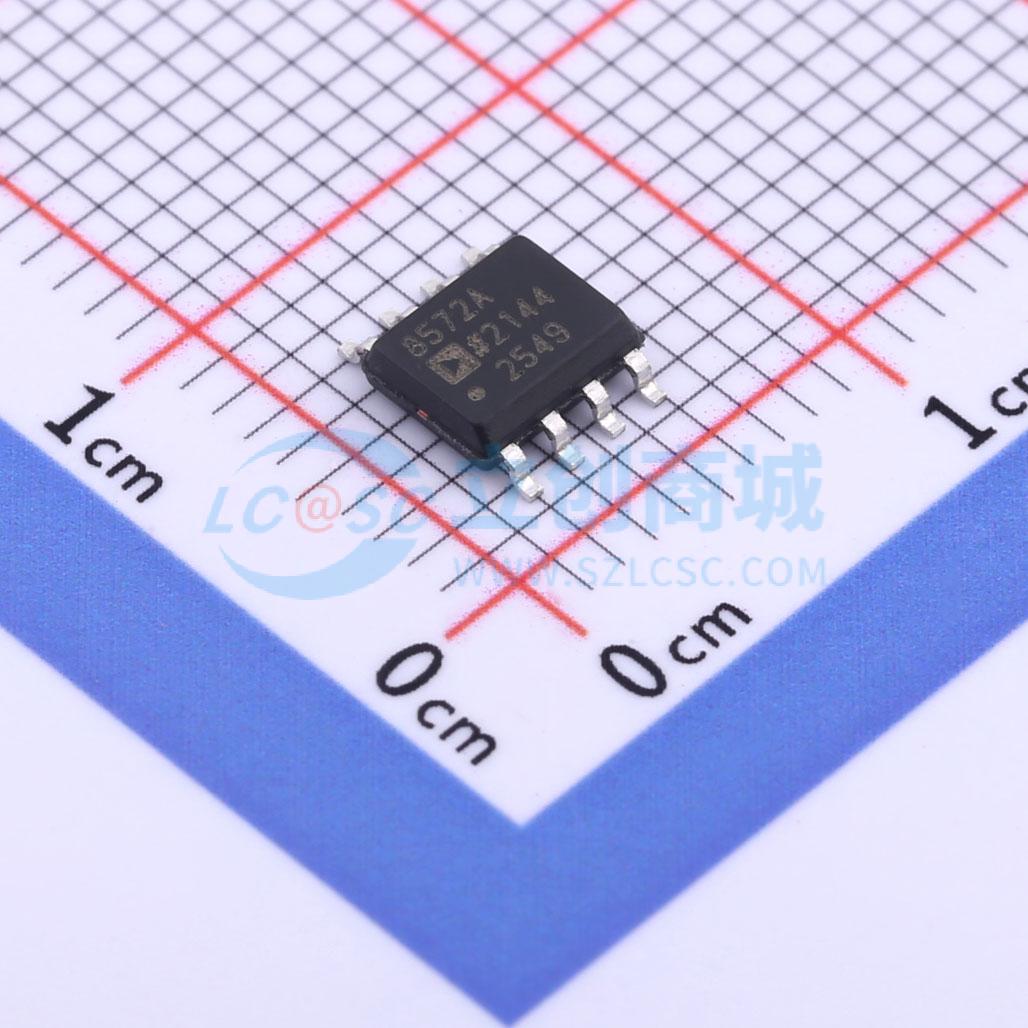

温馨提醒：图片仅供参考，商品以实物为准
AD8572ARZ-REEL7
零漂移、单电源、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 零漂移、单电源RRIO双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8572ARZ-REEL7
- 商品编号
- C23467
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 160pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 0.4V/us | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5V | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 51nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 150pA |
商品概述
该系列放大器具有超低失调、漂移和偏置电流。AD8571、AD8572 和 AD8574 分别为单通道、双通道和四通道放大器，具备轨到轨输入和输出摆幅。所有器件均保证在 2.7 V 至 5 V 单电源下工作。 AD857x 系列具备以往仅在昂贵的自动稳零或斩波稳定放大器中才有的优势。采用亚德诺半导体公司（Analog Devices, Inc.）的拓扑结构，这些零漂移放大器将低成本与高精度相结合（无需外部电容）。AD857x 系列采用获得专利的扩频自动稳零技术，消除了交流应用中斩波功能与信号频率相互作用产生的互调效应。 AD857x 系列的失调电压仅为 1 μV，漂移为 0.005 μV/°C，非常适合不容许误差源的应用。位置和压力传感器、医疗设备以及应变计放大器在其工作温度范围内，几乎零漂移的特性使其受益匪浅。更多系统需要 AD857x 系列提供的轨到轨输入和输出摆幅。 AD857x 系列规定适用于扩展工业/汽车温度范围（-40°C 至 +125°C）。AD8571 单通道放大器提供 8 引脚 MSOP 和窄体 SOIC 封装。AD8572 双通道放大器提供 8 引脚窄体 SOIC 和表面贴装 TSSOP 封装。AD8574 四通道放大器提供 14 引脚窄体 SOIC 和 TSSOP 封装。
商品特性
- 低失调电压：1 μV
- 输入失调漂移：0.005 μV/°C
- 轨到轨输入和输出摆幅
- 5 V/2.7 V 单电源工作
- 高增益：典型值 145 dB
- 共模抑制比（CMRR）：典型值 140 dB
- 电源抑制比（PSRR）：典型值 130 dB
- 超低输入偏置电流：典型值 10 pA
- 低电源电流：每个运算放大器 750 μA
- 过载恢复时间：50 μs
- 无需外部电容
应用领域
- 温度传感器
- 压力传感器
- 精密电流检测
- 应变计放大器
- 医疗仪器
- 热电偶放大器
