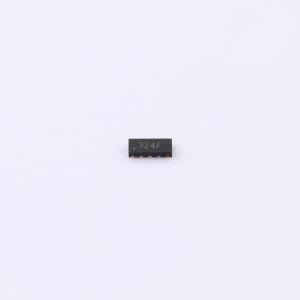

温馨提醒：图片仅供参考，商品以实物为准
BNESD8004MUTAG
单向ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：25瓦峰值脉冲功率（tp = 8 / 20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容（Cj = 0.5pF 典型值，I/O到I/O）。应用：USB 3.0、USB3.1。 HDMI1.3、HDMI1.4和HDMI2.0
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNESD8004MUTAG
- 商品编号
- C22469052
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF；0.3pF |
商品特性
- 25瓦峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容 Cj = 典型值0.5pF（I/O到I/O）
- 保护一条数据/电源线
- IEC 61000-4-2 ±10kV接触放电；±12kV空气放电
- 低钳位电压：在IPP = 16A（TLP）时，VCL = 典型值5.3V
- IEC 61000-4-5（雷击）5A（8/20μs）
应用领域
- USB 3.0、USB 3.1
- HDMI 1.3、HDMI 1.4和HDMI 2.0
- 高灵敏度接口线路
- 笔记本电脑、台式机和服务器
- 工业设备
