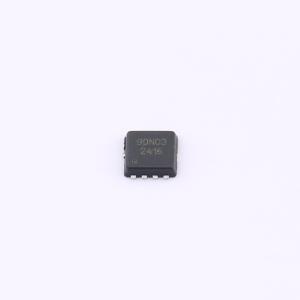

温馨提醒：图片仅供参考，商品以实物为准
BSC90N03A
1个N沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该功率MOSFET采用先进的沟槽技术生产。这种先进技术经过特别设计，可最大限度地降低传导损耗，提供卓越的开关性能，并能承受雪崩和换向模式下的高能量脉冲。
- 品牌名称
- KTP(科泰普)
- 商品型号
- BSC90N03A
- 商品编号
- C22468978
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 1.859nF | |
| 反向传输电容(Crss) | 212pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 260pF |
商品特性
- VDS = 30 V,ID = 90 A
- RDS(ON)典型值 = 3.3 mΩ(VGS = 10 V时)
- RDS(ON)典型值 = 5 mΩ(VGS = 4.5 V时)
- 极低的导通电阻RDS(ON)
- 低Crss
- 快速开关
- 100%经过雪崩测试
- 改进的dv/dt能力
应用领域
-便携式设备和电池供电系统-笔记本电脑的电源管理
