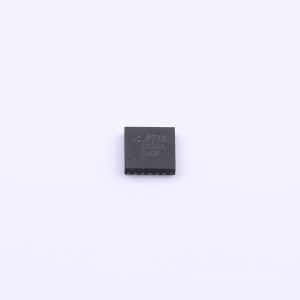

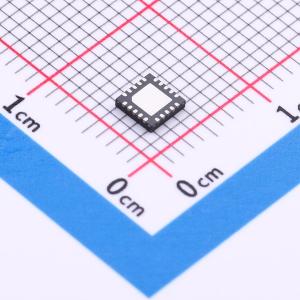

温馨提醒：图片仅供参考，商品以实物为准
TPL9308AD-QF6R-S
TPL9308AD-QF6R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL9308AD-QF6R-S
- 商品编号
- C22468152
- 商品封装
- QFN-20(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~5.2V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 300mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 4uVrms | |
| 功能特性 | 使能控制；工作状态指示；可调软启动；过流保护；输出放电；短路保护；输入欠压保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL9308是一款3A大电流、4μVRMS低噪声、高电源抑制比、高精度线性稳压器，在3A负载条件下具有300mV最大超低压差电压。该器件支持0.8 V至3.95 V的固定输出电压，以及通过外部电阻分压器实现0.8 V至5.2 V的可调输出电压。其超低噪声、高电源抑制比和高输出电流能力，使其成为对噪声敏感应用的理想电源解决方案，例如高速通信设施、测试测量设备或高清成像设备。精确的输出电压容差、输出电压远端检测、出色的瞬态响应和可调软启动控制，确保TPL9308成为大规模处理器和数字负载（如ASIC、FPGA、CPLD和DSP）的最佳电源选择。TPL9308采用20引脚QFN3.5X3.5封装，保证工作结温范围为-40℃至+125℃。
商品特性
- 输入电压范围：无偏置时1.4 V至6.5 V；有偏置时1.1 V至6.5 V
- 输出电压选项：固定输出电压0.8 V至3.95 V；可调输出电压0.8 V至5.2 V
- 在有偏置条件下，在线路调整率、负载调整率和工作温度范围内，输出电压精度为±1%
- 最大输出电流3 A
- 低压差电压：在3 A时最大为300mV
- 高电源抑制比：在1 kHz时为65 dB；在1 MHz时为30 dB
- 4μVRMS输出电压噪声
- 出色的瞬态响应
- 使能和可调软启动控制
- 开漏电源良好输出
- 使用22μF或更大陶瓷输出电容可稳定工作
- 过流保护
- 过温保护
- 工作温度范围：-40℃至+125℃
- 封装选项：QFN3.5X3.5-20
应用领域
- 无线通信
- 高性能模拟
- 噪声敏感成像
