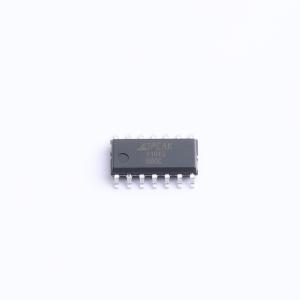

温馨提醒：图片仅供参考，商品以实物为准
TPT1043-SO2R-S
低功耗故障保护高速CAN FD收发器，带睡眠模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1043-SO2R-S
- 商品编号
- C22466850
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2uA |
商品概述
TPT1043是一款符合ISO11898高速控制器局域网物理层标准的CAN收发器。该器件设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。其设计特点包括-30V至+30V的共模范围、-70V至+70V的CAN总线故障保护、过压保护和过温关断。TPT1043具有用于接口I/O的电源，可连接电源电压范围为2.8V至5.5V的微控制器。该器件配备待机模式，可从CAN总线唤醒。超低功耗管理控制节点处于待机和睡眠模式。该器件支持通过INH接口在本地和远程唤醒（带唤醒源识别）下使能电源，并包含多种保护功能以增强器件和网络的鲁棒性。TPT1043提供SOP14和DFN4.5×3.0-14L封装，工作温度范围为-40℃至+125℃。
商品特性
- 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5物理层标准
- 支持CAN FD，数据速率高达5 Mbps
- 传播延迟时间短，环路时间快
- 5V电源供电，I/O电压范围支持2.8V至5.5V MCU接口
- 具备待机模式和超低电流睡眠模式，支持本地和远程总线唤醒能力及INH输出
- 未上电时对CAN总线呈理想无源特性
- 共模输入电压：±30 V
- 保护特性：IEC 61000-4-2 ESD保护高达±12 kV，总线故障保护：±70 V，VCC欠压保护，TXD显性超时功能和总线显性超时功能，热关断保护
- 提供SOP14封装和无引线DFN4.5×3-14L封装
应用领域
- 支持高负载CAN网络的所有设备
- 现场工业自动化
- 楼宇与安防控制系统
- 储能系统
- 电信基站状态与控制
