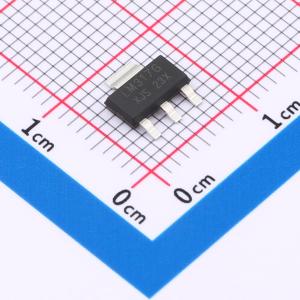

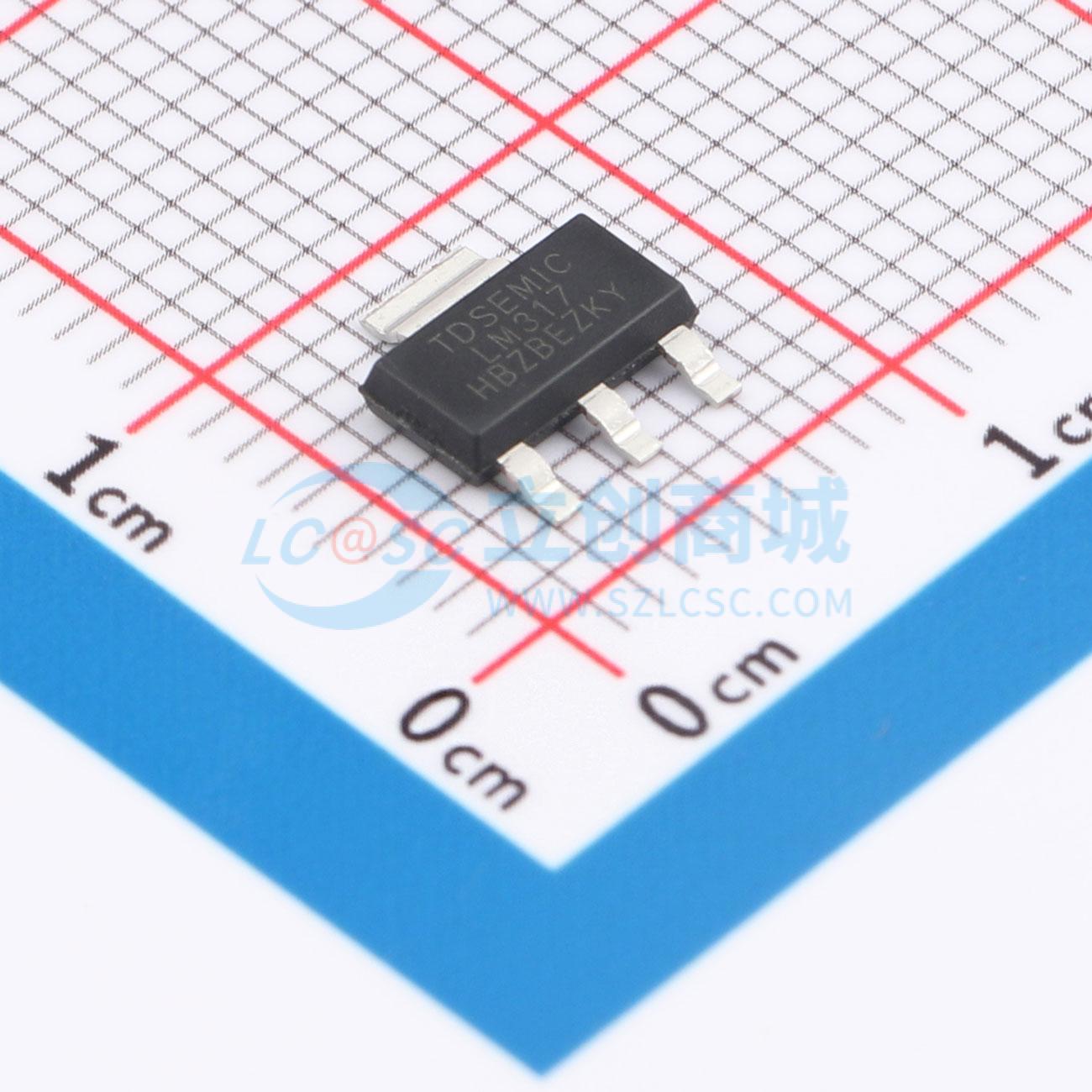

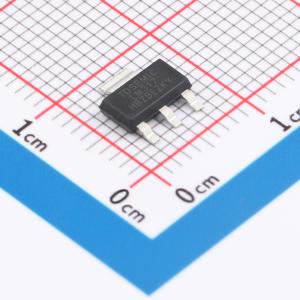

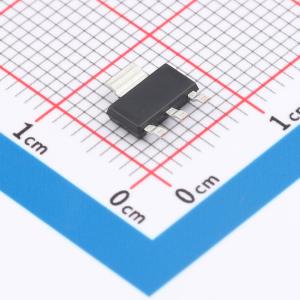

LM317
1.5A双极性线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出类型:可调 最大输入电压: 40V 输出电压: 1.2V~37V 最大输出电流: 1.5A
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM317
- 商品编号
- C22466422
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.25V~37V | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM317器件是一款可调式三端正电压稳压器，能够在1.25V至37V的输出电压范围内提供超过1.5A的电流。LM317的待机电流极低，仅为1.5mA。该器件提供SOT89 - 3、TO220和SOT223封装。 317器件是一款可调式三端正电压稳压器，能够在1.25V至37V的输出电压范围内提供高达1.5A的电流。仅需两个外部电阻即可设置输出电压。该器件的典型线性调整率为1mV，典型负载调整率为7mV。 317器件应用广泛，包括可编程输出稳压和板载局部稳压。此外，通过在调节端和输出端之间连接一个固定电阻，317器件可作为精密电流稳压器使用。可选择添加一个输出电容以改善瞬态响应。
商品特性
- 输出电流大于1.5A
- 输出电压范围可在1.25V至37V之间调节
应用领域
- 计算机主板电源管理
- 显卡
- 液晶显示器和液晶电视
- DVD解码板
- ADSL调制解调器
- 开关电源后置稳压器
