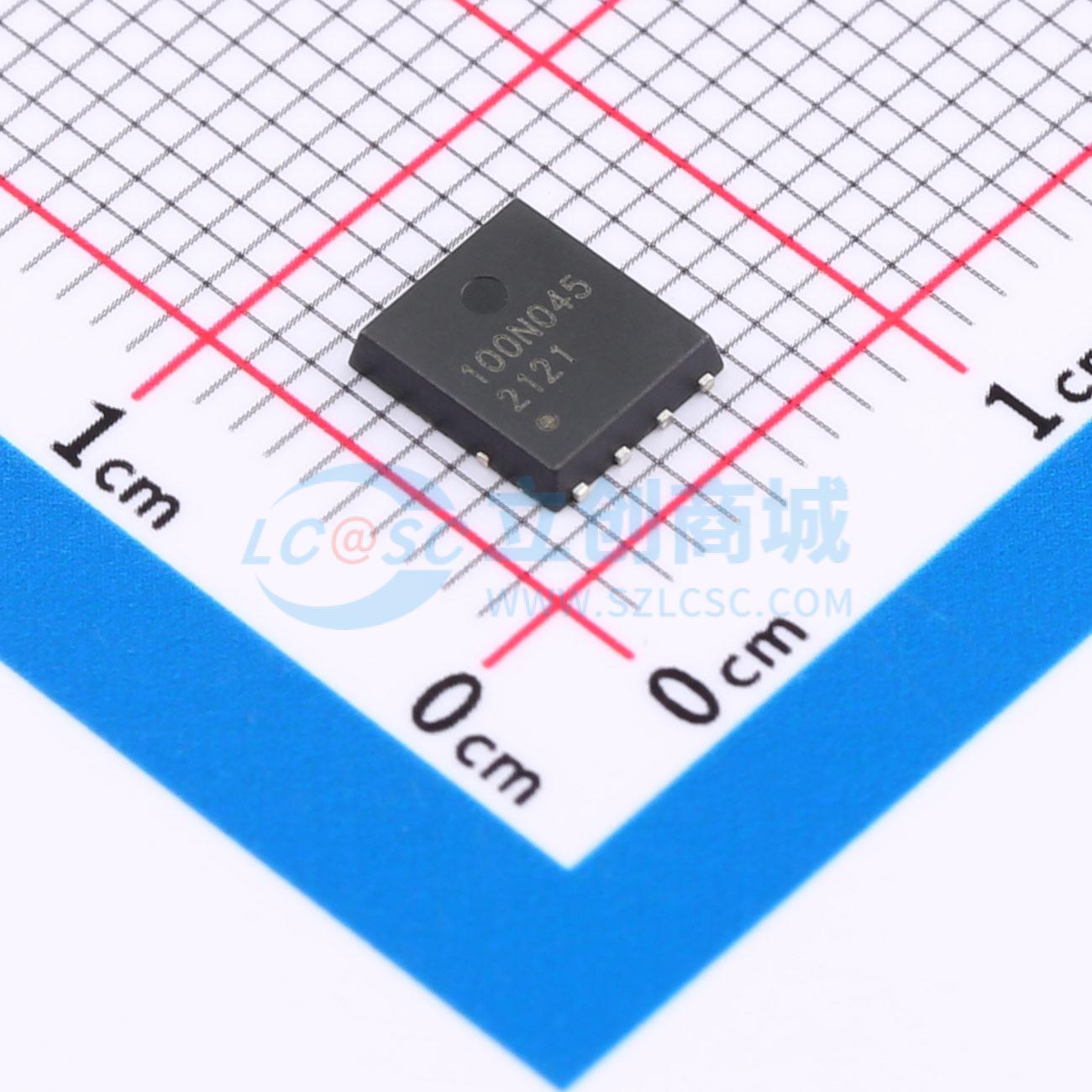

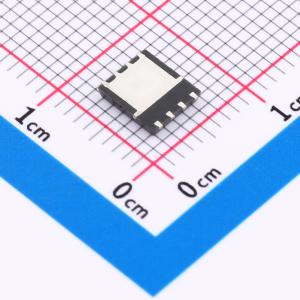

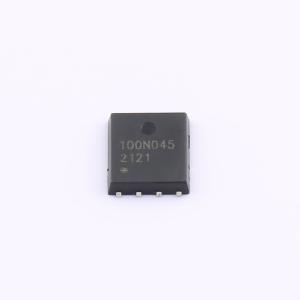

温馨提醒：图片仅供参考，商品以实物为准
MSH100N045SA
N沟道,电流:100A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N-Channel Power MOSFET,100V,100A,DFN5x6
- 品牌名称
- Bruckewell(隽佾)
- 商品型号
- MSH100N045SA
- 商品编号
- C22465530
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 208W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 4.725nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 609pF |
商品概述
该器件采用沟槽 DMOS 技术。这种先进技术经过特别设计，可将漏源导通电阻（RDS(ON)）降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。 该器件符合 RoHS 和绿色产品要求，100% 保证具有抗雪崩能力，并通过了全功能可靠性认证。
商品特性
- RDS(ON) = 4.5 m Ω @ VGS = 10 V
- 超低栅极电荷
- 出色的 dv/dt 能力
- 100% 保证 EAS
- 提供绿色器件
应用领域
- 电机驱动器
- 负载开关
- 同步整流器
- 电池管理系统
