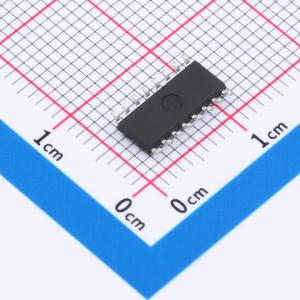

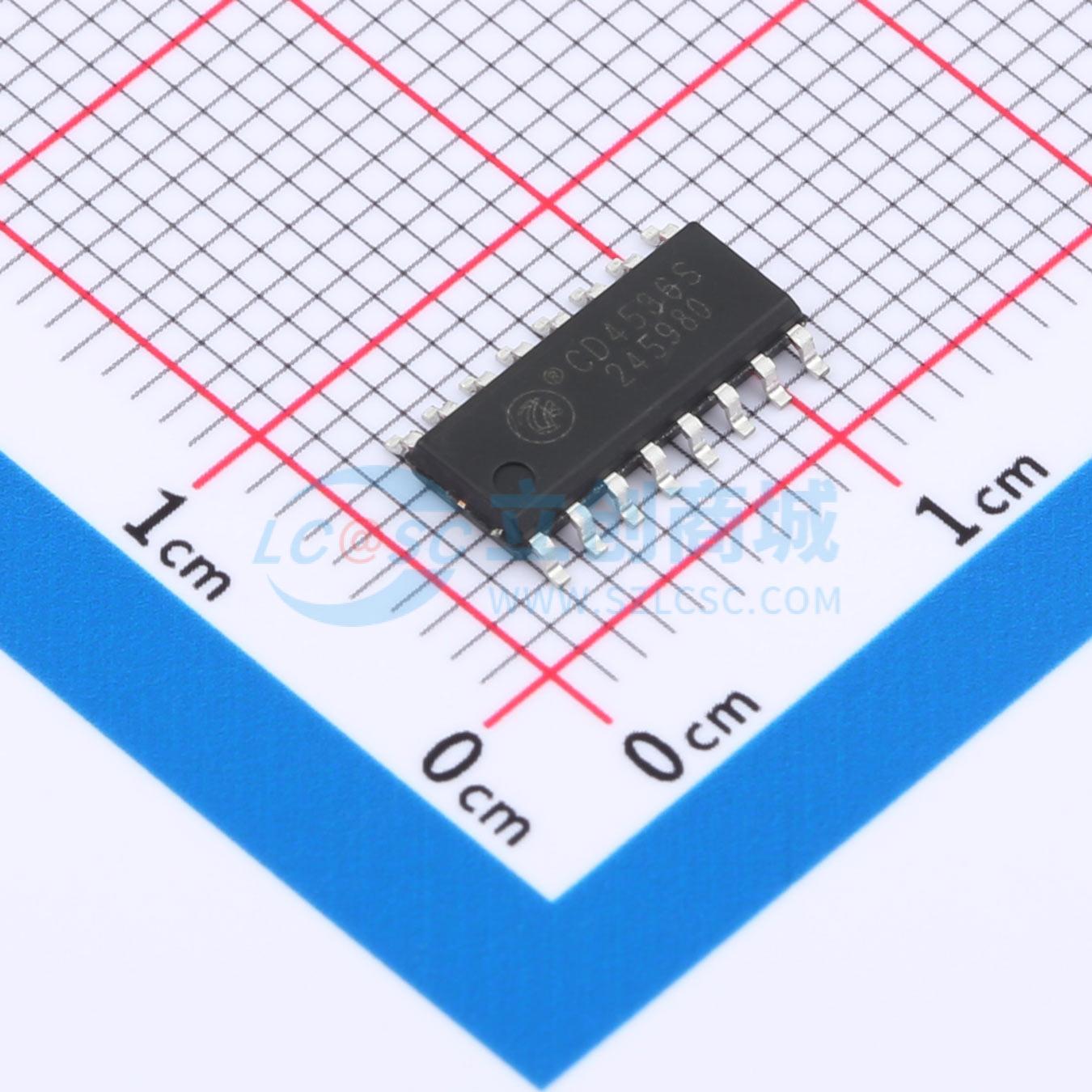

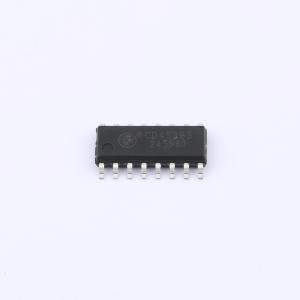

CD4536NS16ARDQ

CD4536BMS是一款可编程定时器，由24级纹波二进制计数器组成。该器件的显著特点是其灵活性。该器件可以从1计数到2²⁴，或者可以绕过前8级，通过一个4位代码选择，从其余16级中的任意一级输出。它可以由外部时钟驱动，也可以由使用片上元件构建的RC振荡器驱动。输入IN1既可以作为外部时钟输入，也可以作为片上RC振荡器的输入。OUT1和OUT2是外部RC元件的连接端子。此外，还提供了一个片上单稳态电路，以实现可变脉冲宽度输出。通过组合这些功能，可以实现各种定时功能。 8-BYPASS输入为逻辑1时，可绕过前8级，使第9级成为最后16级计数器的第一级。通过解码器和BCD输入A、B、C和D可从16个输出中选择1个。MONO IN是片上单稳态振荡器的定时输入。通过一个10kΩ或更高阻值的电阻将MONO IN端子接地，可禁用单稳态电路，并将解码器直接连接到DECODE OUT端子。从MONO IN端子连接一个到VDD的电阻和一个到地的电容，可启用单稳态电路并控制其脉冲宽度。 当8-BYPASS、SET和RESET均为逻辑1时，启用快速测试模式。此模式将24级计数器分为三个8级部分，以方便进行快速测试序列。

• 24个触发器级 — 从2⁰计数到2²⁴
• 最后16级可通过BCD选择码选择
• 旁路输入允许绕过前8级
• 片上设有RC振荡器
• 时钟禁止输入
• 时钟线路中的施密特触发器允许在非常长的上升和下降时间下工作
• 片上设有单稳态输出
• 测试模式允许快速测试序列
• 置位和复位输入
• 标准化对称输出特性
• 在18V下对静态电流进行100%测试
• 5V、10V和15V参数额定值
