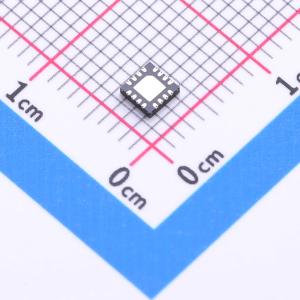

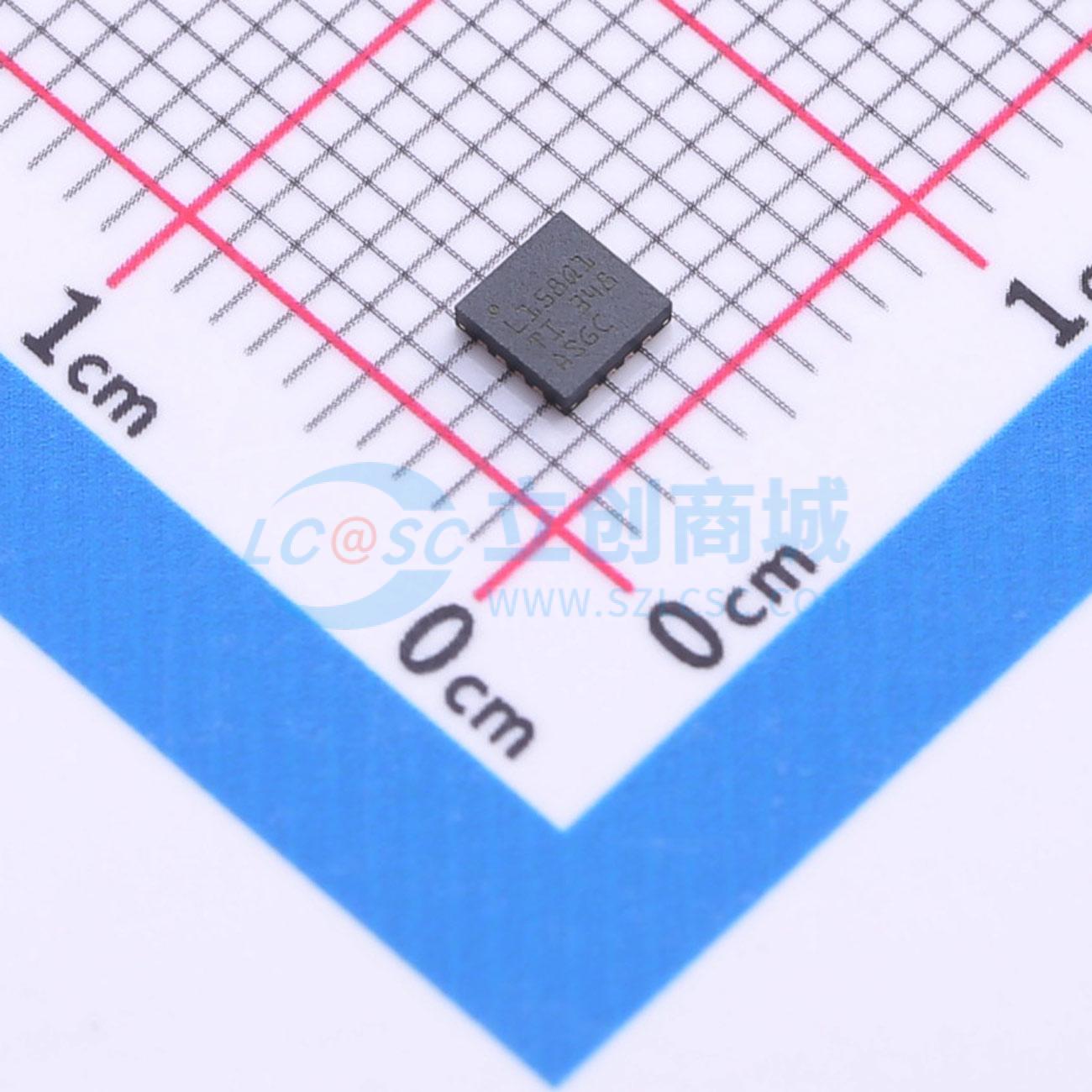

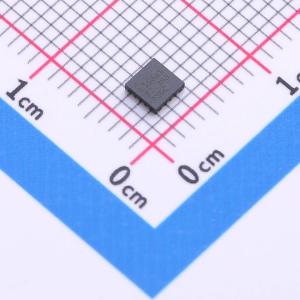

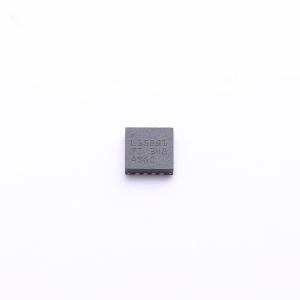

LM5158QRTERQ1

升压型 3.2V~60V

描述

LM5158x-Q1 是一款宽输入范围、非同步升压转换器,支持峰值电流模式控制。适用于升压、SEPIC 和反激拓扑。启动电压最低为3.2 V,可在输入电压低至1.5 V时运行（BIAS引脚大于3.2 V）。内部VCC调节器支持BIAS引脚最高60 V（65 V绝对最大值）。开关频率可通过外部电阻编程,范围为100kHz至2.2MHz。开关频率为2.2MHz时,可减少AM频段干扰,允许小型解决方案。内置精确电流限制,低静态电流和脉冲跳过操作可提高轻载效率。内置保护功能包括过压保护、线路欠压锁定和热关断。可选的hiccup模式过载保护可在长时间电流限制条件下保护转换器。其他功能包括低关断IQ、可编程软启动、精确参考、电源良好指示器和外部时钟同步。

品牌名称

TI(德州仪器)

商品型号

LM5158QRTERQ1

商品编号

C22464762

商品封装

WQFN-16(3x3)​

包装方式

编带

商品毛重

0.13319克(g)
