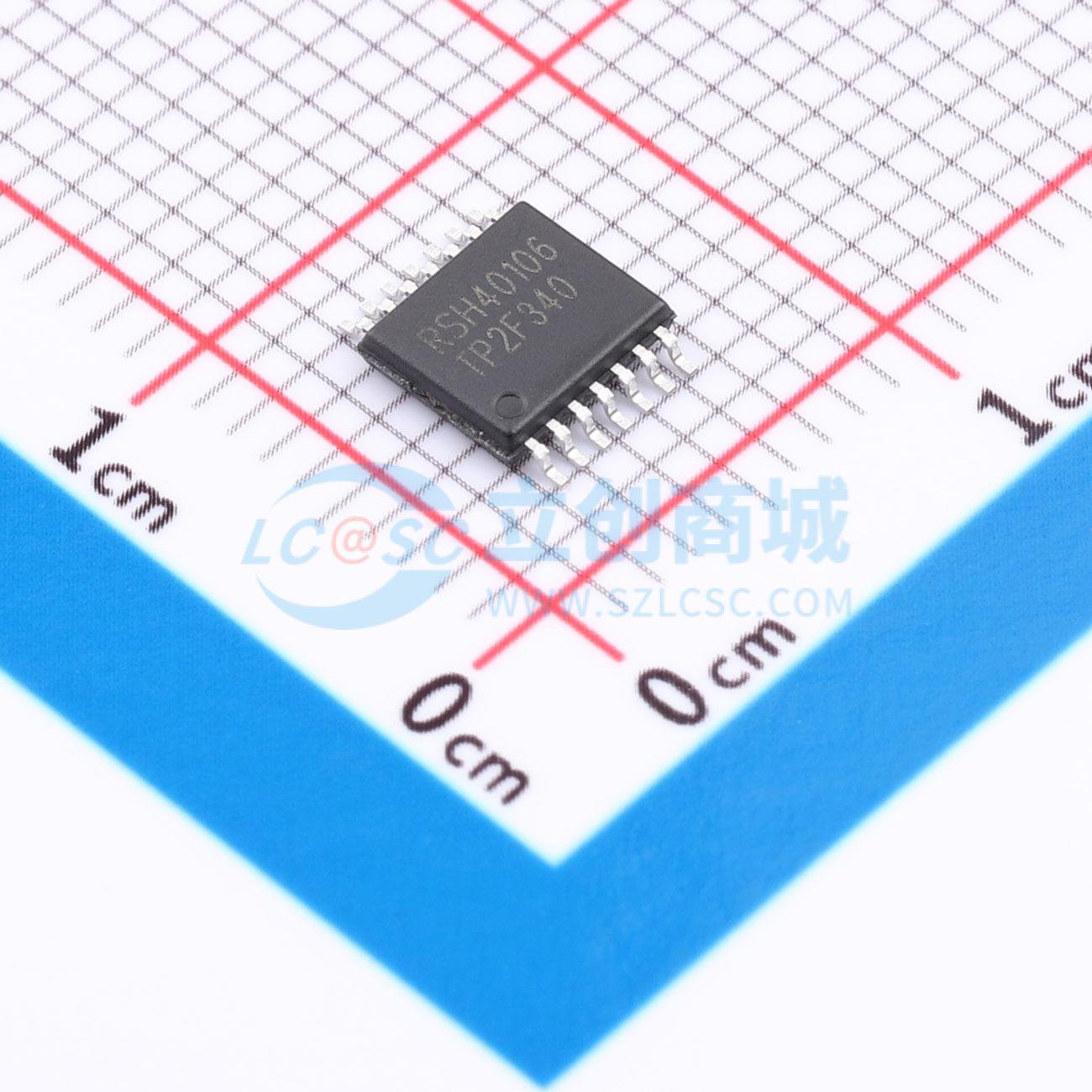

温馨提醒：图片仅供参考，商品以实物为准
RSH40106XQ-G
六反相施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带施密特触发输入的六反相器。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。采用绿色SOP14和TSSOP14封装，工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RSH40106XQ-G
- 商品编号
- C22462741
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 11.2ns@10V,50pF；9.2ns@15V,50pF；21.5ns@5V,50pF | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
RSH40106是一款带施密特触发输入的六反相器。输入包含钳位二极管。这使得可以使用限流电阻将输入接口连接到超过VCC的电压。RSH40106提供绿色SOP14和TSSOP14封装。其工作环境温度范围为-40°C至+125°C。
商品特性
- 宽电源电压范围：3V至15V
- CMOS低功耗
- 高抗噪性
- 施密特触发输入甄别
- 完全静态操作
- 5V、10V和15V参数等级
- 标准化的对称输出特性
- 工作温度范围：-40°C至+125°C
- 微型封装：SOP14、TSSOP14
应用领域
- 波形与脉冲整形器
- 单稳态多谐振荡器
- 无稳态多谐振荡器
