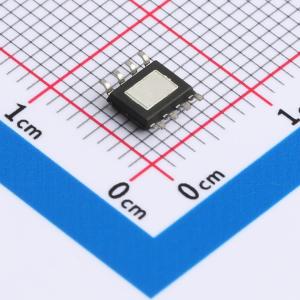

温馨提醒：图片仅供参考，商品以实物为准
EA8253P8R
23V, 3A, 600KHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EA8253是一款3A降压调节器,设计用于4.6V到23V的输入电压范围。内置低Rds(on)高/低侧MOSFET,最高效率可达94%,适用于3A输出电流应用。具有完整的保护功能,包括逐周期电流限制、短路保护、欠压锁定保护和过温保护。提供SOP-8（带EP）封装。
- 品牌名称
- everanalog(申风)
- 商品型号
- EA8253P8R
- 商品编号
- C22462488
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 766mV~19V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.9mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EA8253是一款3A降压稳压器，设计用于4.6V至23V的输入电压范围。内置的低RDS(ON)高端/低端功率MOSFET不仅减少了外部元件，而且效率高达94%，非常适合3A输出电流应用。EA8253在设计时考虑了轻载模式运行。在输出负载为20mA的条件下，效率高达81%。EA8253具备完整的保护功能，包括逐周期电流限制、短路保护、过压保护(OVP)、过温保护(OTP)和欠压锁定(UVLO)保护。EA8253采用SOP - 8（带散热焊盘）封装，散热效果好且易于使用。
