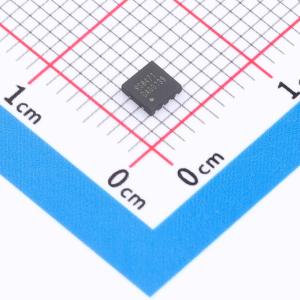

温馨提醒：图片仅供参考，商品以实物为准

RS8471YTDC8

24V, 1A 峰值输出电流, 轨到轨 I/O 运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高速率、低功耗运算放大器，针对高压系统进行了优化。可在单电源或双电源下工作。支持轨到轨输入和输出操作。最大失调电压为 ±4.5mV，峰值输出电流为 1A，压摆率为 65V/µs。适用于 TFT-LCD。采用环保 DFN3X3-8 封装。工作温度范围为 -40°C 至 +85°C。
品牌名称: RUNIC(润石)
商品型号: RS8471YTDC8
商品编号: C22462277
商品封装: DFN-8L(3x3)
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	25MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	6uV/℃
	压摆率(SR)	65V/us
	输入偏置电流(Ib)	100pA
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	45nV/√Hz@1kHz
	共模抑制比(CMRR)	68dB
	静态电流(Iq)	5.5mA
	输出电流	400mA
	工作温度	-40℃~+85℃
	单电源电压	4.5V~24V
	双电源电压(Vee~Vcc)	-12V~-2.25V；2.25V~12V
	功能特性	-

商品概述

RS8471是一款高摆率、低功耗运算放大器，专为高压系统优化。该器件可在单电源或双电源下工作，支持轨到轨输入和输出操作。RS8471具有±4.5mV的最大失调电压、1A峰值输出电流和65V/μs的高摆率。这些特性组合使其适用于TFT-LCD应用。RS8471采用绿色DFN3X3-8封装，工作温度范围为-40°C ~ +85°C。

商品特性

轨到轨输入和输出
电源电压范围：4.5V至24V
单位增益稳定
高摆率：65V/μs
峰值输出电流：1A
工作温度范围：-40°C ~ +85°C
微型封装：DFN3X3-8

应用领域

TFT-LCD面板
LCD电视
显示器
笔记本电脑
