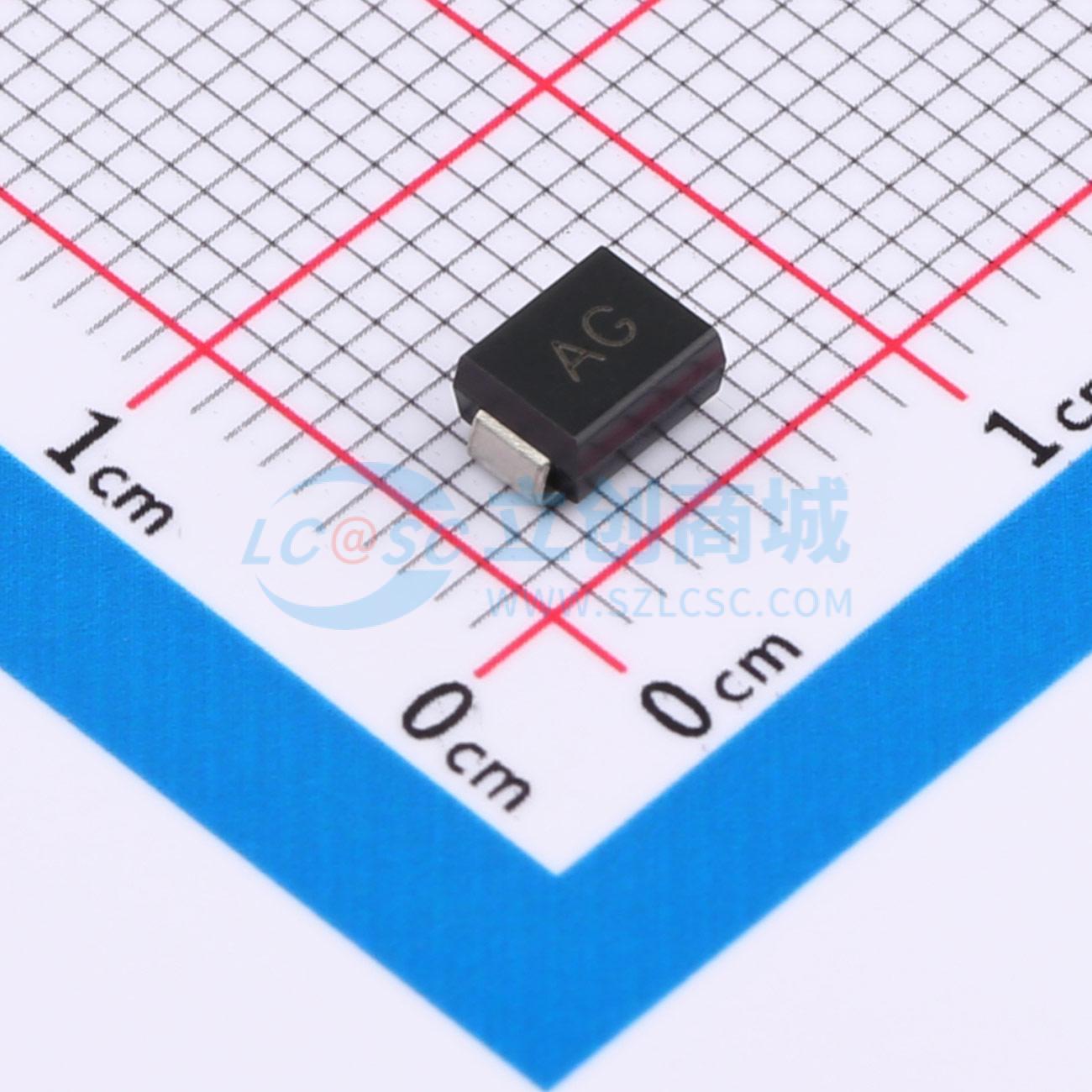

温馨提醒：图片仅供参考，商品以实物为准
SMBJ6.0CA
双向TVS 6V截止 峰值浪涌电流：58.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=6.67V， Vc=10.3V， Ipp=58.3A 双向
- 品牌名称
- 晶扬电子
- 商品型号
- SMBJ6.0CA
- 商品编号
- C22459272
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 58.3A | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.89V | |
| 反向电流(Ir) | 800uA | |
| 工作温度 | -55℃~+155℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 电压范围：5.0V - 440V
- 峰值脉冲功率耗散：600W
- 适用于表面贴装应用
- 采用模塑塑料技术，结构可靠且成本低
- 响应时间通常 <1 ns
- 单向响应时间从 0V 到最小击穿电压（BV min）小于 5.0ns，双向响应时间小于 5.0ns
- 人体模型静电放电（ESD）等级高于 16 kV
- 符合 IEC61000−4−2 标准，接触放电静电放电（ESD）等级高于 30 kV
- 符合 IEC61000−4−4 标准，电快速瞬变脉冲群（EFT）等级为 40 A
- 符合 IEC61000-4-5 标准，8/20μs 波形下峰值脉冲功率耗散为 4kW
- 塑料材料具有 UL 94V-0 阻燃等级
- 电压高于 10V 时，典型反向电流（IR）小于 1μA
- 满足 MSL 1 要求，采用固态硅雪崩技术
