canfeng(灿峰) 钳位滤波器 卡扣式磁环 电缆与接线紧固配件 F9 UF 230C 90Ω@100MHz
- 工业品
价格：￥50.03价格含税（税率13%）
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CUF9-230C
- 商品编号
- C22451262
- 商品毛重
54.5克(g)
磁导率
内径
100mhz
广东仓0
购买数量
个
(10个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 扣式磁环 |
| 材质 | F9 |
| 外径/mm | 44.5 |
| 高度/mm | 17 |
| 内径/mm | 23 |
| 属性 | 参数值 |
|---|---|
| 25MHZ | 45Ω |
| 100MHZ | 90Ω |
| 初始磁导率 | 850 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1

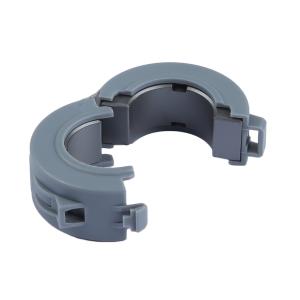

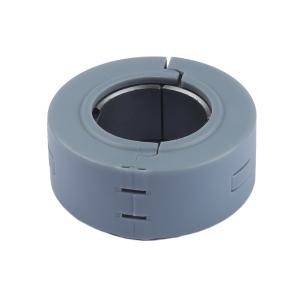

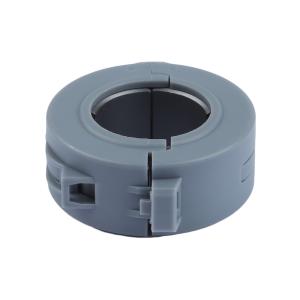

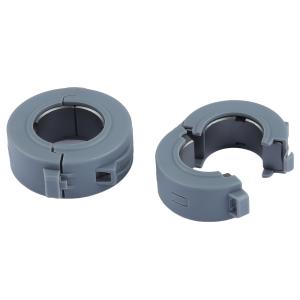

品牌与型号：canfeng(灿峰) CUF9-230C卡扣式钳位滤波器磁环
2
材质特性：采用F9材质，初始磁导率850±20%，比损耗因子16.0（10MHz），饱和磁通密度350（1600A/m）MT，居里温度>110℃，密度4.8g/cm³
3
尺寸参数：外径44.5±0.5mm，内径23.0±0.8mm，高度17.0±0.5mm，尺寸精度符合工业标准
4
电气性能：25MHz时阻抗≥45Ω，100MHz时阻抗≥90Ω，有效抑制电磁干扰（EMI）
5
设计特点：卡扣式结构，安装便捷无需拆解线缆；RoHS compliant环保认证，符合绿色生产要求
6
外观标准：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，保证产品质量
使用场景 APPLICATIONS
1
工业设备领域：自动化生产线、数控机床、PLC控制系统等设备的电缆线，抑制电磁干扰提升运行稳定性
2
电子仪器领域：通讯设备、测试仪器、医疗电子设备的连接线，减少信号干扰保证数据传输准确
3
电力电子领域：电源供应器、变频器、逆变器等设备的线缆，降低EMI对周边设备的影响
4
维护升级场景：卡扣式设计适合已布线系统抗干扰改造，无需重新布线节省时间成本
注意事项 PRECAUTIONS
1
安装要求：卡扣需紧密固定在电缆上避免松动，绕线需符合Z:Φ0.5*100L(mm)*0.5TS规范
2
环境条件：使用环境温度建议25±5℃、湿度60±8%，避免极端温湿度影响性能
3
物理防护：避免磁环受撞击刮擦等损伤，防止出现超标准缺陷
4
存放要求：存放于干燥通风处，远离腐蚀性气体或液体防止材质退化
5
测试规范：使用指定仪器（如HP4286A阻抗分析仪）测试参数，确保数据准确可靠
