DW02B

DW02A/DW02B 系列电路是一款高精度的单节内置MOSFET 可充电锂电池的保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。 正常状态下，DW02A/DW02B 的VDD 端电压在过电压充电保护阈值（ΔV_OC）和过电压放电保护阈值（V_OD）之间，且其V_M 检测端电压在充电器检测电压（V_CHG）与过电流放电保护阈值（V_EDI）之间，此时DW02A/DW02B 使内置N - MOS 管导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。 DW02A/DW02B 通过检测VDD 或VM 端电压（相对于GND 端）来进行过充/放电保护。当充/放电保护条件发生时，内置N - MOS 由导通变为截止，从而充/放电过程停止。 DW02A/DW02B 对每种保护状态都有相应的恢复条件，当恢复条件满足以后，内置N - MOS 由截止变为导通，从而进入正常状态。 DW02A/DW02B 对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后，才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。 DW02A/DW02B 工作时功耗非常低，采用非常小的SOT23 - 5 的封装，使得该芯片非常适合应用于空间限制小的可充电电池组应用。

• 单节锂离子或锂聚合物电池的理想保护电路
• 内置低导通内阻N - MOSFET
• 高精度的过充电保护电压检测 4.275V±25mV
• 高精度的过放保护电压检测 2.425V±75mV
• 高精度过电流放电保护检测
• 电池短路保护
• 有0V 充电
• 带有过充、过放自动恢复功能
• 内部集成RC、内置MOSFET（无需任何外围器件）

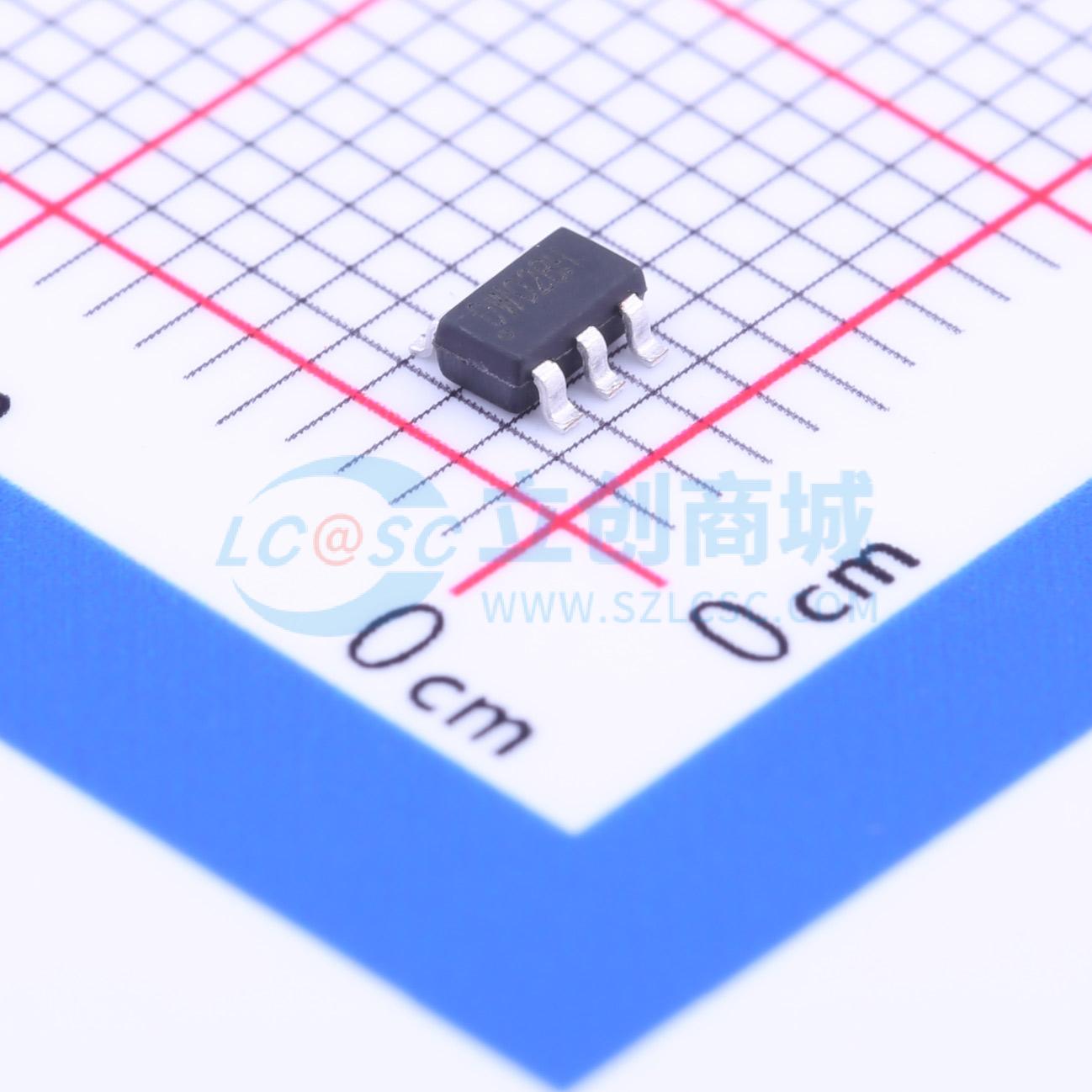

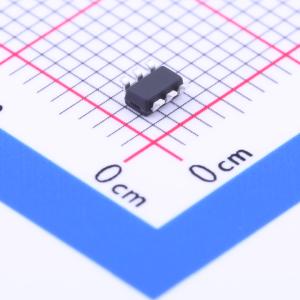

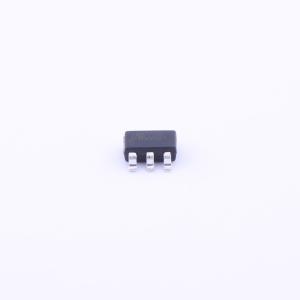

• 超小型化的SOT23 - 5 封装
• MOSFET:R_SS(on)<100mΩ(V_GS = 3.7V, I_D = 1A)

• 锂电池的充电、放电保护电路
• 电话机电池或其它锂电池高精度保护器
