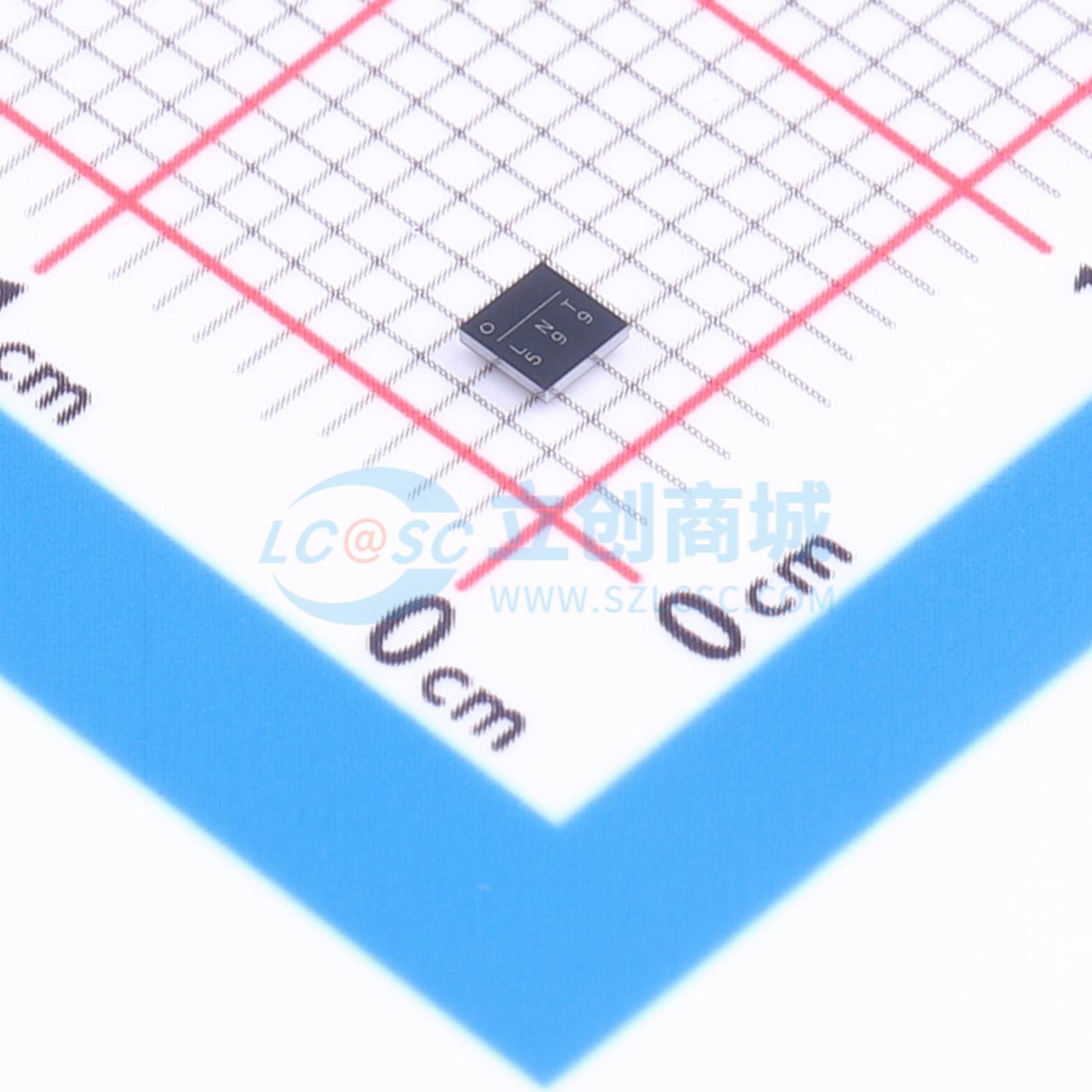

温馨提醒：图片仅供参考，商品以实物为准
MP8699BGC-Z
MP8699BGC-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8699BGC-Z
- 商品编号
- C22449130
- 商品封装
- WLCSP-12L(2x2)
- 包装方式
- 编带
- 商品毛重
- 14.26克(g)
商品参数
参数完善中
商品概述
MP8699B是一款MOSFET驱动器，设计用于在半桥或同步应用中驱动低栅极电压的增强型氮化镓(GaN) MOSFET和N沟道MOSFET。该器件具有独立的高端(HS)和低端(LS)脉冲宽度调制(PWM)输入。 MP8699B采用MPS专有的自举(BST)技术实现HS-FET驱动电压，最高可工作在100V电压下。该BST充电技术可防止HS-FET驱动电压超过电源电压(VCC)，从而避免栅极电压(VGATE)超过增强型GaN MOSFET的最大栅源电压(VGS)额定值。 MP8699B具备两个独立栅极输出，可通过在栅极回路中增加阻抗，独立控制MOSFET的开通和关断速度。 MP8699B采用WLCSP-12L (2mmx2mm)封装。
商品特性
- 独立高端(HS)和低端(LS)逻辑输入
- 高端MOSFET(HS-FET)浮置偏置电压轨最高可工作在100VDC
- 独立栅极输出，可调节开通和关断速度
- 4.5V至5.5V电源电压(VCC)范围
- 0.2Ω下拉电阻和1.3Ω上拉电阻
- 传播速度快，典型值17ns
- 传播延迟匹配性优异，典型值1.5ns
- 提供WLCSP-12L (2mmx2mm)封装
应用领域
- 半桥和全桥转换器
- 同步降压转换器
- 电源模块
