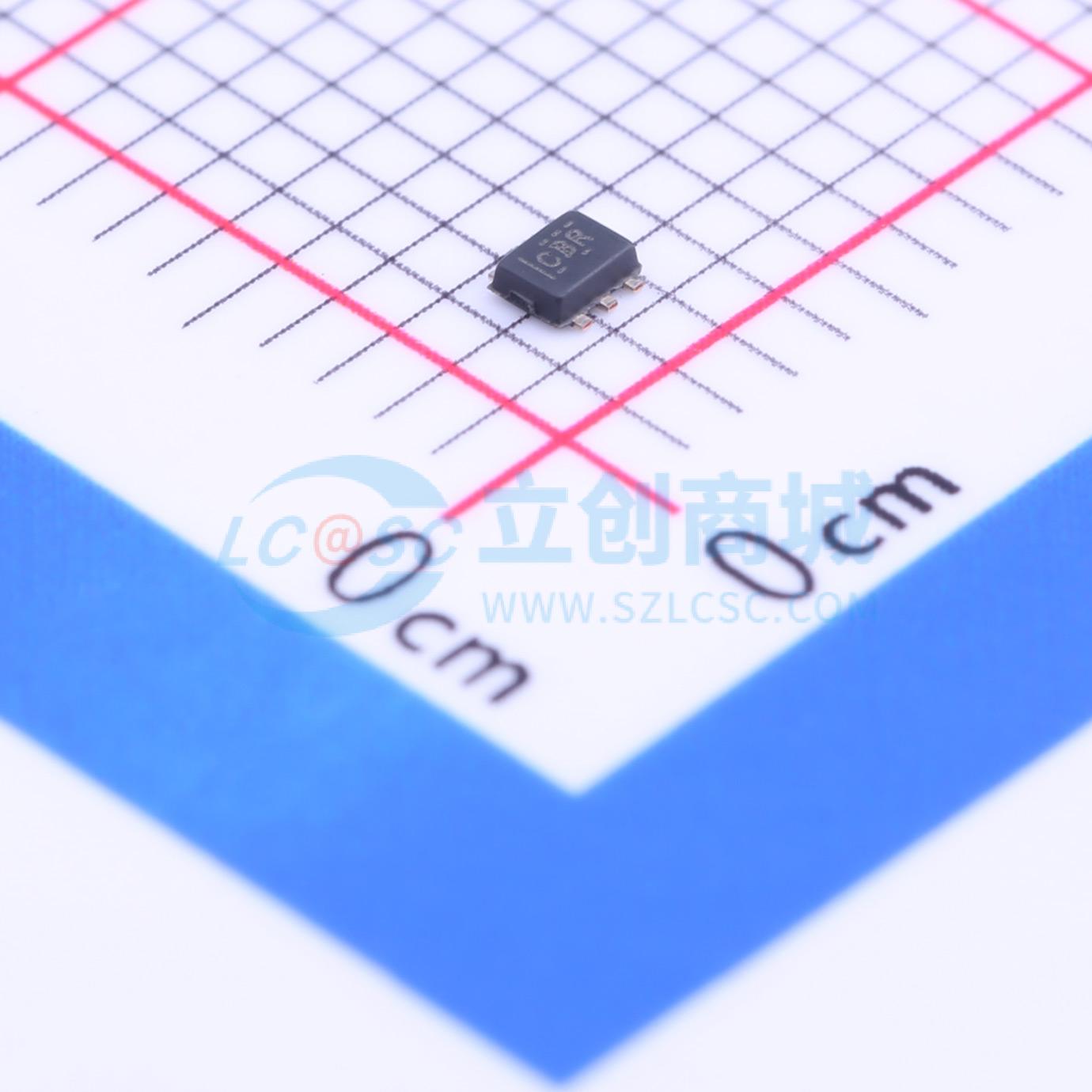

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G02DRLR
单路2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G02 单路 2 输入、1.65V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G02DRLR
- 商品编号
- C194998
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
商品概述
SN74LVC1G02是单路2输入正或非门，设计用于1.65V~5.5V Vcc工作，采用正逻辑实现布尔功能Y = 非(A + B)或Y = 非A · 非B；属于CMOS器件，可在宽Vcc工作范围内保持高输出驱动能力，同时维持低静态功耗，提供多种封装可选，包含尺寸0.8×0.8mm的超小型DPW封装。
商品特性
- 提供间距0.5mm、面积0.64mm²的超小型DPW封装
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 支持向下转换至Vcc电平
- 3.3V条件下最大tpd为3.6ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过每路100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准
- ESD防护人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- AV接收器
- 便携式音频坞
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- MP3播放器/便携式音频录音机
- 个人数字助理PDA
- 电信/服务器交直流电源单控制器的模拟与数字电路
- 客户端及企业级固态硬盘SSD
- LCD/数字高清电视HDTV
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘、鼠标
