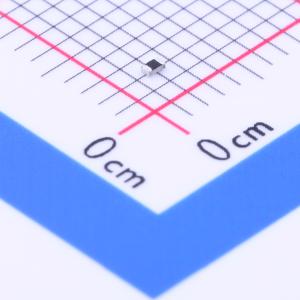

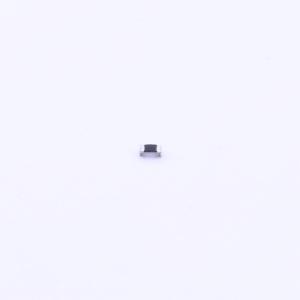

温馨提醒：图片仅供参考，商品以实物为准
EZAEG2A50AX
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速数据线的ESD保护。低电容0.05 pF适用于1005(0402)尺寸，0.10 pF适用于1608(0603)尺寸。良好的ESD抑制特性和良好的ESD耐受性。符合RoHS标准。推荐用于智能手机、移动电话、RF模块、NFC、GPS以及高速差分数据线如天线电路、HDMI、SATA、USB和Display Port的ESD抑制应用中。
- 品牌名称
- PANASONIC(松下)
- 商品型号
- EZAEG2A50AX
- 商品编号
- C242174
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 100V | |
| 通道数 | 单路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品概述
高速数据线的ESD保护。低电容0.05 pF适用于1005(0402)尺寸，0.10 pF适用于1608(0603)尺寸。良好的ESD抑制特性和良好的ESD耐受性。符合RoHS标准。推荐用于智能手机、移动电话、RF模块、NFC、GPS以及高速差分数据线如天线电路、HDMI、SATA、USB和Display Port的ESD抑制应用中。
商品特性
- 高速数据线的静电放电（ESD）保护
- 低电容 0.05 pF：1005(0402) 尺寸
- 0.10 pF：1608(0603) 尺寸
- 良好的 ESD 抑制特性
- 良好的 ESD 耐受能力
- 符合 RoHS 标准
应用领域
- 智能手机、移动电话、射频模块、近场通信（NFC）和全球定位系统（GPS）
- 天线电路、高清多媒体接口（HDMI）、串行高级技术附件（SATA）、通用串行总线（USB）、显示端口等高速差分数据线的 ESD 抑制
