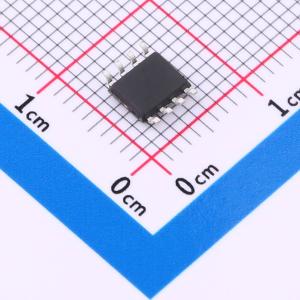

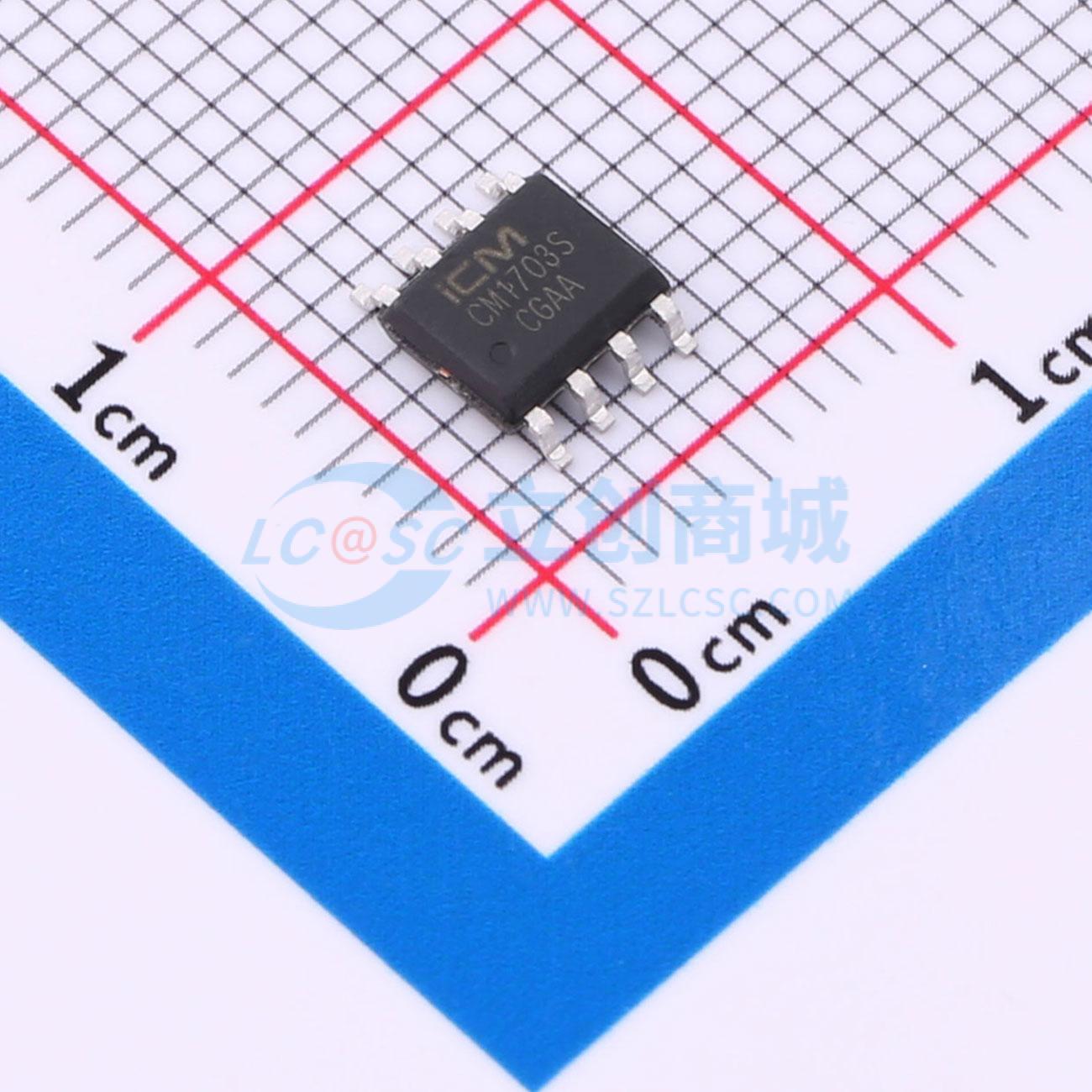

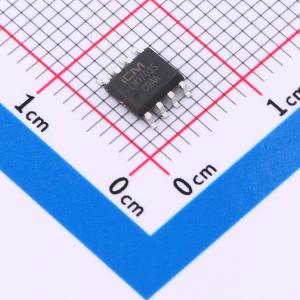

温馨提醒：图片仅供参考，商品以实物为准
CM1703S
ACDC-PSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1703S 是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率 BJT，可用于 15W 以内的离线式开关电源产品。CM1703S 工作于恒流模式时采用 PFM 的控制方式，而工作于恒压模式时采用 PWM+PFM 的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1703S
- 商品编号
- C22446393
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.177305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 45kHz~65kHz | |
| 输出电流 | 3A | |
| 最大占空比 | 67% | |
| 晶体管耐压 | 750V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+140℃ | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
CM1703S 是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率 BJT，可用于 15W 以内的离线式开关电源产品。CM1703S 工作于恒流模式时采用 PFM 的控制方式，而工作于恒压模式时采用 PWM+PFM 的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。同时，CM1703S 还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CM1703S 内置了大量的补偿以及保护功能，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性，降低了方案成本。
商品特性
- 原边控制无需光耦及次级控制电路
- PWM+PFM 多模式混合控制
- 内置 750V 功率 BJT
- 全电压范围内 ±4% 恒压精度及高恒流精度
- 典型应用下空载功耗<75mW @230V
- 内置软起电路
- 内置输出线补
- 内置频率抖动
- 超低启动功耗（<5μA）
- 内置过流保护，过压保护，短路保护，过温保护等多种保护功能
- 逐周期电流限制
- 动态三极管基极驱动
- 适用功率≤15W
应用领域
- 旅充&适配器
- 反激式变换器
