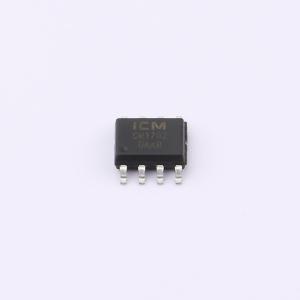

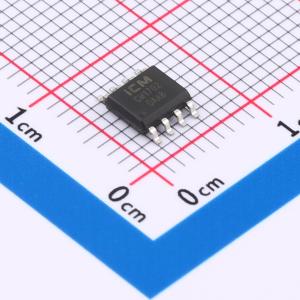

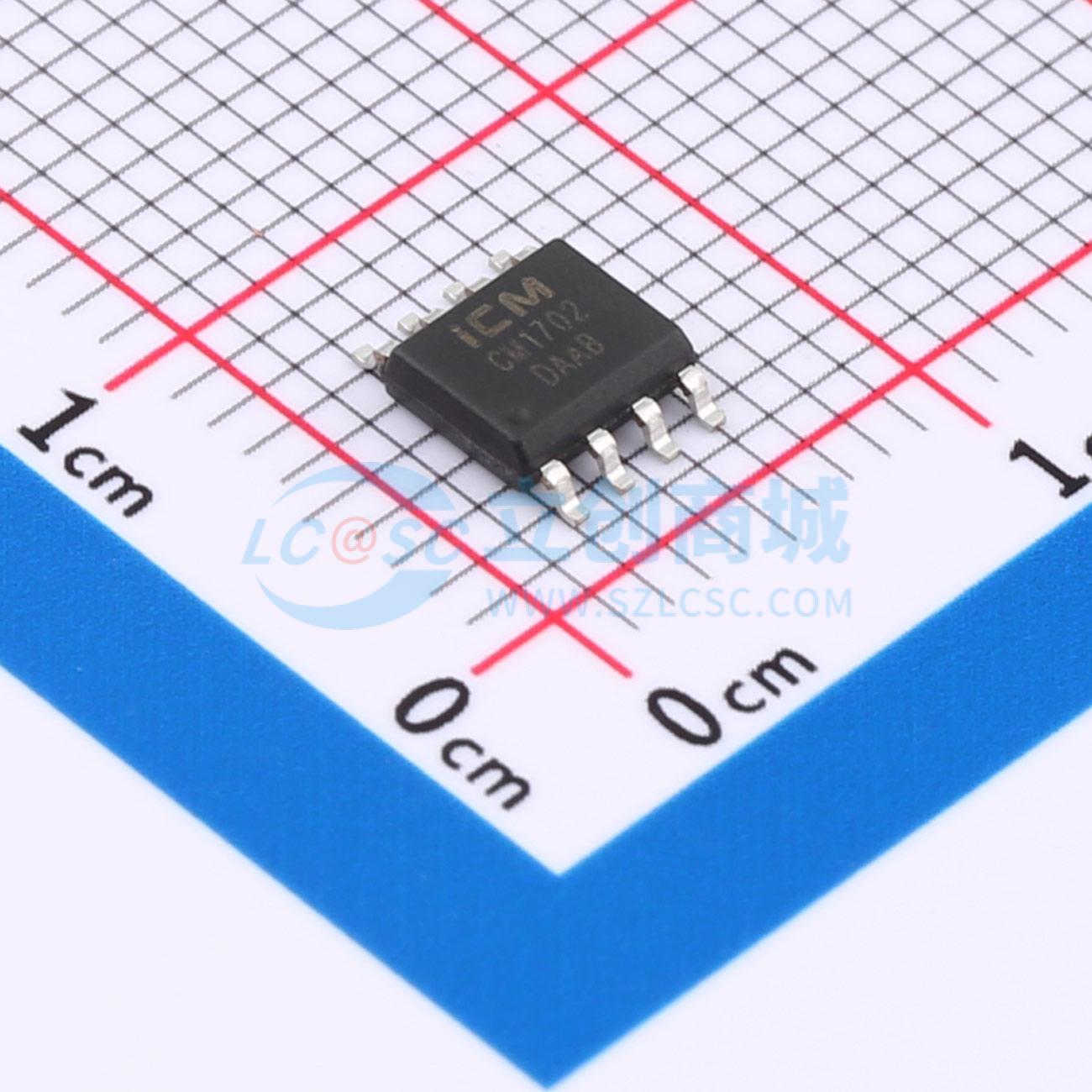

CM1702

ACDC-PSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM1702 是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率 BJT，可用于 12W 以内的离线式开关电源产品。CM1702 工作于恒流模式时采用 PFM 的控制方式，而工作于恒压模式时采用 PWM+PFM 的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。
品牌名称: iCM(创芯微)
商品型号: CM1702
商品编号: C22446390
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.190803克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+140℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

CM1702 是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率 BJT，可用于 12W 以内的离线式开关电源产品。CM1702 工作于恒流模式时采用 PFM 的控制方式，而工作于恒压模式时采用 PWM+PFM 的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。同时，CM1702 还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CM1702 内置了大量的补偿以及保护功能，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性，降低了方案成本。

商品特性

原边控制无需光耦及次级控制电路
PWM+PFM 多模式混合控制
内置 750V 功率 BJT
全电压范围内 ±4% 恒压精度及高恒流精度
典型应用下空载功耗<75mW @230V
内置软起电路
内置输出线补
内置频率抖动
超低启动功耗（<5μA）
内置过流保护，过压保护，短路保护，过温保护等多种保护功能
逐周期电流限制
动态三极管基极驱动
适用功率≤12W

应用领域

旅充&适配器
反激式变换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	45kHz~65kHz
	输出电流	2.1A
	晶体管耐压	750V
	拓扑结构	反激式
