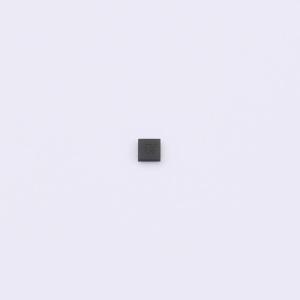

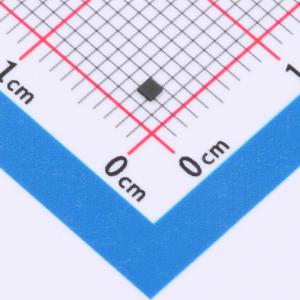

CM1003-BDE
1节
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1003 - BDE是一款用于锂离子/锂聚合物可充电电池的保护IC，包含高精度电压检测电路和延迟电路。它可以检测单节锂离子或锂聚合物可充电电池的过充电、过放电、放电和充电过流保护情况。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1003-BDE
- 商品编号
- C22446406
- 商品封装
- DFN-6L(1.2x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.024969克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.35V | |
| 放电截止电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
CM1003-BDE 是一款用于锂离子/锂聚合物可充电电池的保护 IC，包含高精度电压检测电路和延迟电路。可检测单节锂离子或锂聚合物可充电电池的过充电、过放电、放电和充电过流保护情况。
商品特性
- 高精度电压检测
- 过充电检测电压 4.550 V，精度 ±20 mV
- 过充电释放电压 4.350 V，精度 ±45 mV
- 过放电检测电压 2.930 V，精度 ±30 mV
- 过放电释放电压 2.930 V，精度 ±50 mV
- 放电过流检测电压 0.020 V，精度 ±5 mV
- 短路检测电压 0.100 V，精度 ±20 mV
- 充电过流检测电压 -0.020 V，精度 ±5 mV
- 检测延迟时间范围
- 过充电检测延迟时间 1.0 s，精度 ±30%
- 过放电检测延迟时间 64 ms，精度 ±30%
- 放电过流检测延迟时间 8 ms，精度 ±30%
- 充电过流检测延迟时间 8 ms，精度 ±30%
应用领域
- 锂离子/锂聚合物可充电电池
