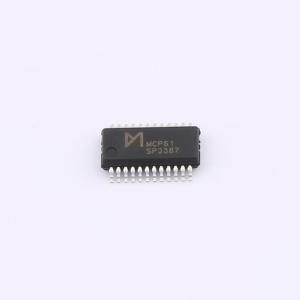

MCP61

MCP61系列是新一代电容传感微处理器SOC芯片，集成双通道电容型模拟前端传感电路，可直接与被测物附近的差分电容极板相连，通过谐振激励并解算测量微小电容的变化。激励频率在0.1~20MHz范围内可配置，频率测量输出为16bit数字信号，对应的电容感知最高分辨率为1fF。为解决各行业的电容传感应用，该SOC芯片集成了Arm Cortex - M0内核的微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等具体物理量。此外，芯片模拟前端还集成了温度传感电路，可用于温度补偿传感场景。内置16KB Flash存储器和2KB SRAM，可让开发者编写应用软件，并存储传感校准及应用数据。芯片同时集成了ADC、高级定时器、通用定时器、位基本定时器等硬件资源以及USART、SPI和I2C接口。

• 电容检测前端：
  • 测量双端互电容
  • 电容测量范围：1~1000pF
  • 电容检测频率：0.1~20MHz
• 内核与系统：
  • 32位Arm Cortex - M0
  • 工作频率可达48MHz
• 存储器：
  • 16KB Flash存储器
  • 2KB SRAM
• 时钟、复位和电源管理：
  • 2.5V~5.5V供电
  • 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
  • 内嵌48MHz HSI高速振荡器
  • 内嵌40KHz LSI低速振荡器
  • 支持最高48MHz外部时钟输入 (HSE，通过OSCIN引脚)
  • 低功耗
  • 多种低功耗模式，包括：睡眠（Sleep）、停机（Stop）和深度停机（Deep Stop）
  • 平均功耗：12uA@1Hz
• 5个定时器：
  • 1个16位4通道高级控制定时器（TIM1）
  • 1个16位4通道通用定时器 (TIM3)
  • 1个16位基本定时器（TIM14）
  • 1个独立时钟的硬件看门狗定时器(IWDG)
  • 1个Systick定时器：24位自减型计数器
• 11个快速I/O端口：
  • 所有I/O口可以映像到外部中断
  • 所有端口均可输入输出电压不高于VDD的信号
• 3个通信接口：
  • 1个USART接口（支持SPI模式）
  • 1个I2C接口
  • 1个SPI接口
• 1个12位模数转换器（ADC），支持最快1μs转换时间（1MSPS采样率），配置5个外部通道和1个可采集内置参考电压的内部通道
• CRC计算单元
• 96位芯片唯一ID (UID)
• 调试模式 - 串行调试接口（SWD）接口
• 工作温度范围 -40°C~ +85°C

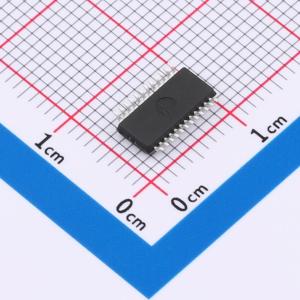

• QSOP24/QFN24封装可选

• 连续液位检测
• 水浸检测
• 物质介电检测
