温馨提醒：图片仅供参考，商品以实物为准

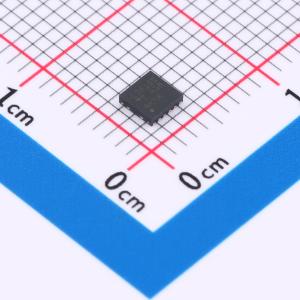

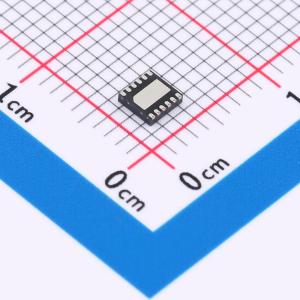

LMR38015SDRRR
降压型 1.5A 4.2V~80V
- 描述
- LMR38015是一款同步降压转换器,设计用于宽输入电压范围（4.2V至80V）,连续输出电流为1.5A。该器件具有超低40uA的工作静态电流,可调开关频率范围为200kHz至2.2MHz。LMR38015采用12引脚WSON封装,适用于工业运输、无线基础设施和网络、电源传输等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR38015SDRRR
- 商品编号
- C22439299
- 商品封装
- WSON-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~80V | |
| 输出电压 | 1V~75V | |
| 输出电流 | 1.5A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LMR38015同步降压转换器设计用于在宽输入电压范围内进行调节，从而减少了对外部浪涌抑制组件的需求。LMR38015可在低至4.2V的输入电压骤降期间工作，必要时占空比接近100%，由于绝对最大输入电压为85V，因此该器件非常适合宽输入工业应用和MHEV/EV系统。
LMR38015具有一个高电压使能引脚，可通过将器件连接到宽输入电源电压或在启动和关断期间进行精确的欠压锁定（UVLO）控制来使能器件。具有内置滤波和延迟的电源正常标志可真实指示系统状态，无需外部监控器。该器件采用伪随机扩频选项，可将电磁干扰（EMI）降至最低。开关频率可在200kHz至2.2MHz之间配置，以避免对噪声敏感的频段。此外，可通过RT引脚对频率进行编程，以在低工作频率下提高效率，或在高工作频率下减小设计尺寸。
该器件具有内置保护功能，如逐周期电流限制、打嗝模式短路保护以及在功耗过大时的热关断功能。LMR38015采用12引脚WSON封装。
商品特性
- 具备功能安全能力，提供有助于功能安全系统设计的文档
- 为恶劣工业应用而配置
- 输入电压范围为4.2V至80V
- 连续输出电流为1.5A
- 超低工作静态电流40µA
- 开关频率可在200kHz至2.2MHz之间调节
- 可与外部时钟进行频率同步
- 最大占空比为97%
- 支持带预偏置输出的启动事件
- 参考电压在温度范围内的容差为±1.5%
- 精确使能
- 集成补偿网络，易于使用，可降低物料清单数量
- 集成同步整流
- 采用带PowerPAD的12引脚WSON可焊侧翼集成电路封装
- 具有脉冲频率调制（PFM）和强制脉冲宽度调制（FPWM）选项
- 提供扩频选项
- 可使用WEBENCH电源设计器利用LMR38015创建自定义设计
应用领域
- 工业运输
- 无线基础设施和网络
- 电力传输
- 工厂自动化和控制
