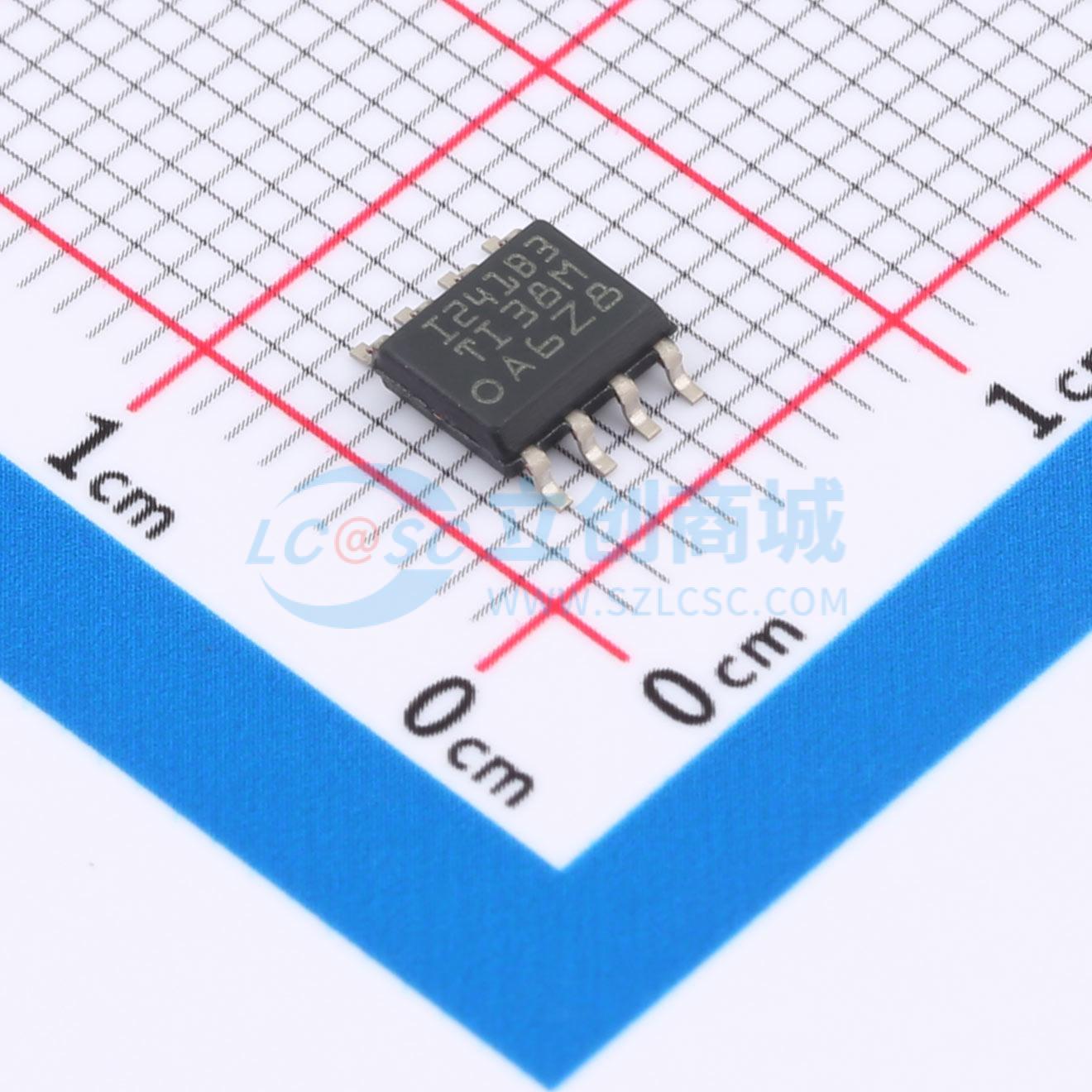

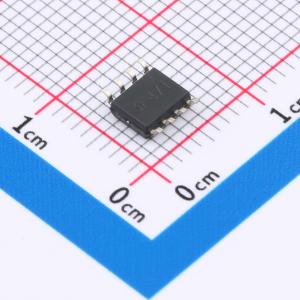

温馨提醒：图片仅供参考，商品以实物为准

INA241B3IDR

描述: 一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10uV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小
品牌名称: TI(德州仪器)
商品型号: INA241B3IDR
商品编号: C22438728
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	39nV/√Hz@1kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA241x是一款超精密双向电流检测放大器，可在–5V至110V的宽共模范围内测量分流电阻两端的压降，独立于电源电压。高精度电流测量通过低失调电压（最大±10µV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166dB）组合实现。INA241x专为存在输入端大共模电压瞬变的开关系统中的高压双向测量设计。INA241x内部的增强型PWM抑制电路可将输入共模电压转换带来的输出信号干扰降至最低。INA241x采用单2.7V至20V电源供电，电源电流为2.5mA。INA241x提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间实现优化。INA241x的额定工作温度范围为-40℃至125℃。

商品特性

针对存在开关共模电压的系统优化了增强型PWM抑制
支持最高125kHz的开关频率
宽共模电压范围:工作电压为−5V至110V，耐压为−20V至120V
双向工作
高小信号带宽:所有增益下均为1.1MHz
压摆率:8V/μs
1%阶跃响应建立时间:1μs
出色的共模抑制比
直流共模抑制比166dB；100kHz下交流共模抑制比104dB；1MHz下交流共模抑制比89dB
提供两种精度版本:A型增益误差最大±0.01%，温漂±1ppm/℃；B型增益误差最大±0.1%，温漂±5ppm/℃
A型失调电压最大±10µV，温漂±0.1µV/℃；B型失调电压最大±150µV，温漂±0.5µV/℃
提供多种增益选项:INA241A1、INA241B1为10V/V；INA241A2、INA241B2为20V/V；INA241A3、INA241B3为50V/V；INA241A4、INA241B4为100V/V；INA241A5、INA241B5为200V/V
封装选项包括:SOT23-8、VSSOP-8、SOIC-8

应用领域

电机驱动器
螺线管和执行器
注塑机
无绳电动工具
医用无绳工具
无人机螺旋桨速度控制

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	50V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	25uV
	工作温度	-40℃~+125℃
	差分电压	±30V
