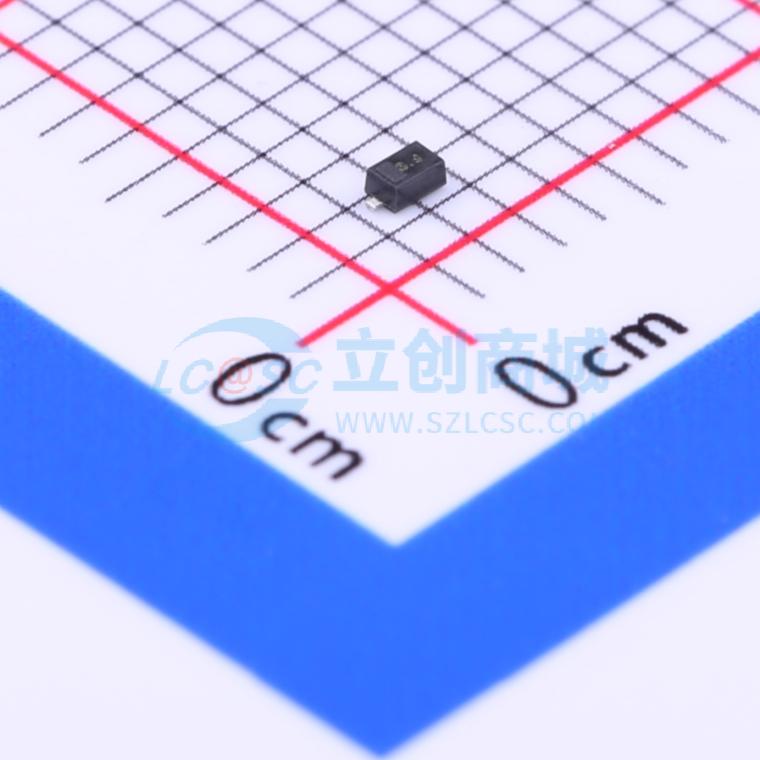

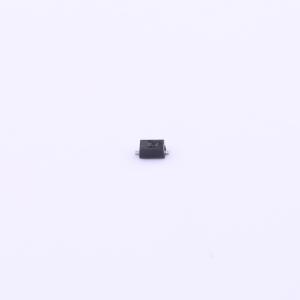

温馨提醒：图片仅供参考，商品以实物为准
VESD05A1-02V-G-08
停产 双向ESD 5V截止 峰值浪涌电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单线ESD保护。ESD抗扰度符合IEC 61000-4-2，接触放电±30 kV，空气放电±30 kV。典型电容 = 130 pF。泄漏电流IB < 1 μA（VB = 5 V）
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05A1-02V-G-08
- 商品编号
- C241907
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 192W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 130pF |
商品特性
- 单线ESD保护
- 符合IEC 61000-4-2标准的ESD抗扰度：±30 kV接触放电，±30 kV空气放电
- 典型电容 = 130 pF
- 泄漏电流1/R < 1 μA（VR = 5 V）
- e3 - Sn
