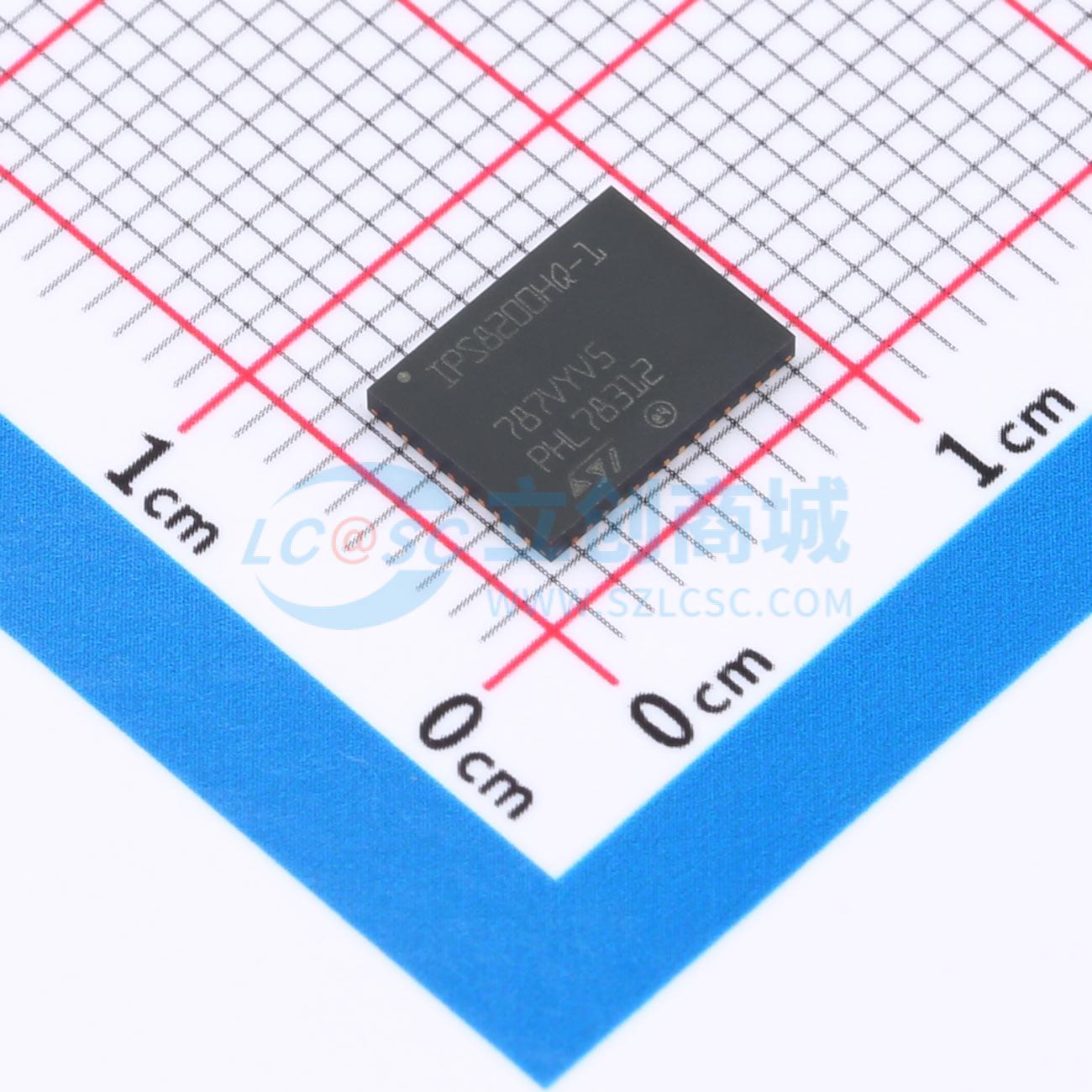

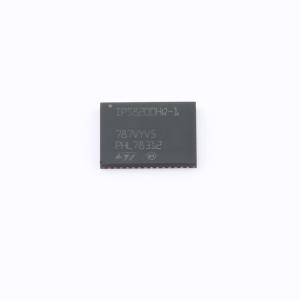

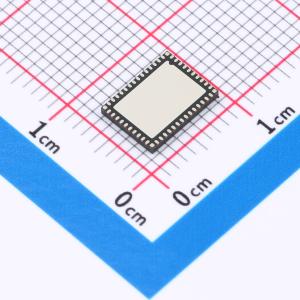

IPS8200HQ-1

带有片上串行/并行可选接口的八路高端智能功率固态继电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: IPS8200HQ和IPS8200HQ -1是单片8通道驱动器，采用VIPower技术设计，旨在驱动一侧接地的任何类型负载。这两款集成电路的工作电压范围为10.5 V至36 V，具有极低的电源电流、并行或4线SPI控制接口、一个4×2 LED矩阵，以及一个带有峰值电流控制环路模式的微功耗降压开关稳压器。SPI接口（通过SEL2引脚=H启用）在8位模式（SEL 1 = L）下最高可工作在5 MHz，或在16位模式（SEL1 = H）下工作，具备奇偶校验和扩展诊断（DC/DC工作、外壳过热、SPI通信故障和电源正常）信息
品牌名称: ST(意法半导体)
商品型号: IPS8200HQ-1
商品编号: C22438042
商品封装: VFQFPN-48L(6x8)
包装方式: 编带
商品毛重: 0.206克(g)

商品参数

	属性	参数值
	最大连续电流	1A
	导通电阻	110mΩ
	功能特性	过温保护；过流保护；短路保护；过压保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

IPS8200HQ和IPS8200HQ-1是单片8通道驱动器，采用VIPower技术设计，用于驱动一侧接地的任何类型负载。两款IC工作电压为10.5V至36V，具有极低的电源电流、并行或4线SPI控制接口、4x2 LED矩阵以及带峰值电流控制环路模式的微功率降压开关稳压器。SPI接口（由SEL2引脚=H启用）可在8位（SEL1=L）或16位（SEL1=H）模式下以高达5MHz的速度工作，具备奇偶校验和扩展诊断（DC/DC运行、外壳过热、SPI通信故障和电源良好）信息。SPI模式下允许菊花链，且OUT_EN信号和通过看门狗的MCU冻结检测可用。若启用（WD_EN电压高于VREG的25%），看门狗电路在内部看门狗定时器到期时生成内部复位。看门狗定时器复位可通过在WD引脚施加负脉冲实现，其可通过WD_EN引脚的设定电压编程。内部LED矩阵驱动电路（4行2列）允许高效驱动8个LED，报告8个输出的开关状态。VREG引脚为逻辑输出缓冲器和LED矩阵供电。集成降压转换器的100mA输出电流能力（具备过载和短路条件）可用于为VREG引脚和其他应用组件（如数字隔离器或光耦合器）供电。每通道主动电流限制（IPS8200HQ为0.7A，IPS8200HQ-1为1.0A）结合通道独立热关断，保护电路免受过载和短路影响。内置热关断保护每个通道免受过热和过载：每个过热通道在结温触发保护阈值（TTSD）后自动关闭，结温降至重启阈值（TR）以下时重新开启。额外的外壳温度传感器保护整个芯片免受过热：若外壳温度触发TCSD阈值，则过载通道关闭，仅当外壳温度降至复位阈值（TCR）时重启，非过载通道正常运行。接地丢失保护确保在接地线断裂时自动关闭输出。专用诊断引脚报告以下检测：VCC轨上的无效电压范围（PG引脚）、外壳过热（TWARN引脚）、SPI故障或结过热（FAULT引脚）。

商品特性

工作电压范围10.5V至36V
带迟滞的欠压锁定（UVLO）
输出电流：每通道0.7A（IPS8200HQ）或1.0A（IPS8200HQ-1）
关闭状态（1mA）和开启状态（5.3mA）下的低电源电流
兼容5V和3.3V的输入输出接口
逻辑侧可选SPI或并行接口
5MHz SPI（8或16位），带输出使能、菊花链和MCU冻结检测
100mA DC/DC，集成自举二极管和可调输出电压
4x2 LED矩阵，用于高效驱动输出状态LED
可驱动所有类型负载（电阻性、电容性和电感性）
每通道过载和短路保护
每通道独立过热保护
电感性负载快速消磁（输出钳位）
过压保护（VCC钳位）
接地丢失保护
电源良好（电源电压水平）诊断
公共故障开漏输出
IC警告温度检测
VFQFPN-48L（8x6mm）封装
设计符合IEC61131-2、IEC61000-4-2、IEC61000-4-4和IEC61000-4-5标准

应用领域

可编程逻辑控制
工业PC外设输入输出
数控机床

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	8
	输入控制逻辑	高电平有效
	工作电压	10.5V~36V
