温馨提醒：图片仅供参考，商品以实物为准

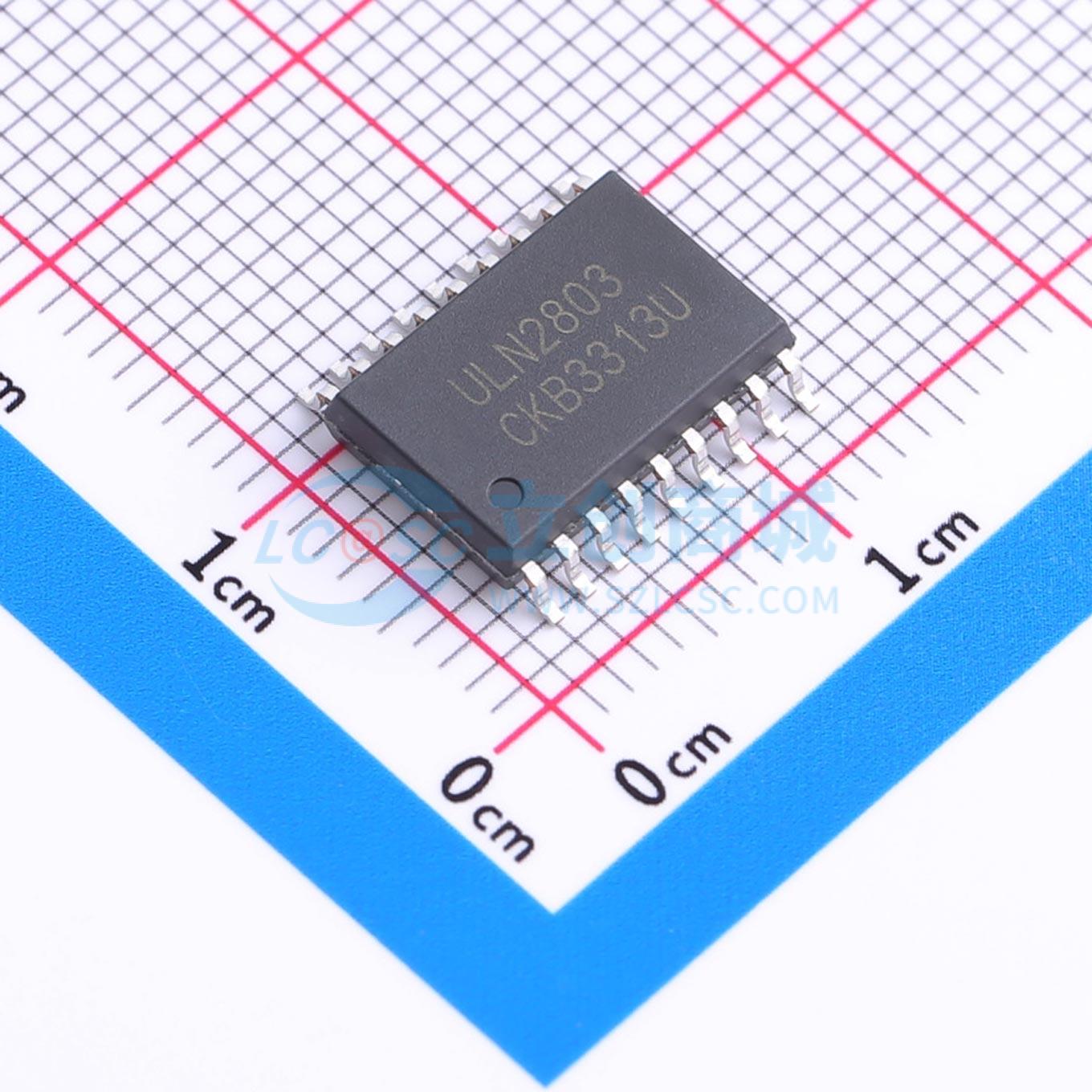

ULN2803
高电压大电流达林顿晶体管阵列，含输出钳位二极管，输入兼容多种逻辑，适用于继电器驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2803是高压大电流达林顿晶体管阵列，每个阵列包含8个集电极开路的共发射极对。每对的额定电流为500 mA。该器件内置抑制二极管，用于驱动感性负载，其输入和输出引脚相对排列，以简化电路板布局
- 品牌名称
- BL(上海贝岭)
- 商品型号
- ULN2803
- 商品编号
- C22437476
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.818056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
