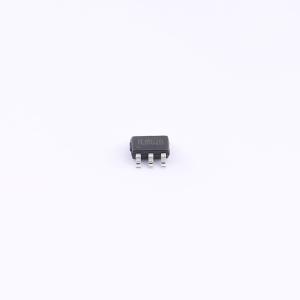

温馨提醒：图片仅供参考，商品以实物为准
SY81102ABT
SY81102ABT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY81102ABT
- 商品编号
- C22436490
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~9V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；打嗝限流 |
商品概述
SY81102 是一款高效率 500kHz 同步降压转换器，工作输入电压范围为 4.5V 至 18V，可提供高达 2A 的输出电流。它集成了上管和下管 MOSFET，其 Rds(on) 极低，有助于最小化导通损耗。500kHz 的伪恒定开关频率允许使用小型的外部电感器和电容器。该器件采用恒定导通时间和基于纹波的控制策略，可在高降压比应用中实现快速瞬态响应，并在轻载时保持高效率。它还提供逐周期电流限制保护、输出欠压保护和过温保护。仅需根据目标应用规格选择输入和输出电容器、电感器、反馈电阻分压器和前馈电容器。SY81102 采用紧凑的 SOT23-6 封装。
商品特性
- 内部 MOSFET 的低 Rds(on)：上管 130mΩ，下管 105mΩ
- 宽输入电压范围：4.5V ~ 18V
- 高达 2A 的输出电流
- ±1.5% 的 0.6V 基准电压
- 精确的 EN 阈值
- PFM 轻载工作模式以实现高效率
- 内部软启动限制浪涌电流
- 支持预偏置输出的平滑启动
- 500kHz 开关频率最小化外部元件尺寸
- 恒定导通时间和基于纹波的控制以实现快速瞬态响应
- 使用 10μF 输出电容时保持稳定
- 逐周期谷值和峰值电流限制保护
- 打嗝模式输出欠压保护
- 自动恢复模式过温保护
- 输入欠压锁定
- 符合 RoHS 标准且无卤素
- 紧凑封装：SOT23-6
应用领域
- 机顶盒
- 便携电视
- DSL 调制解调器
- LCD 电视
- IP 摄像头
- 网络设备
