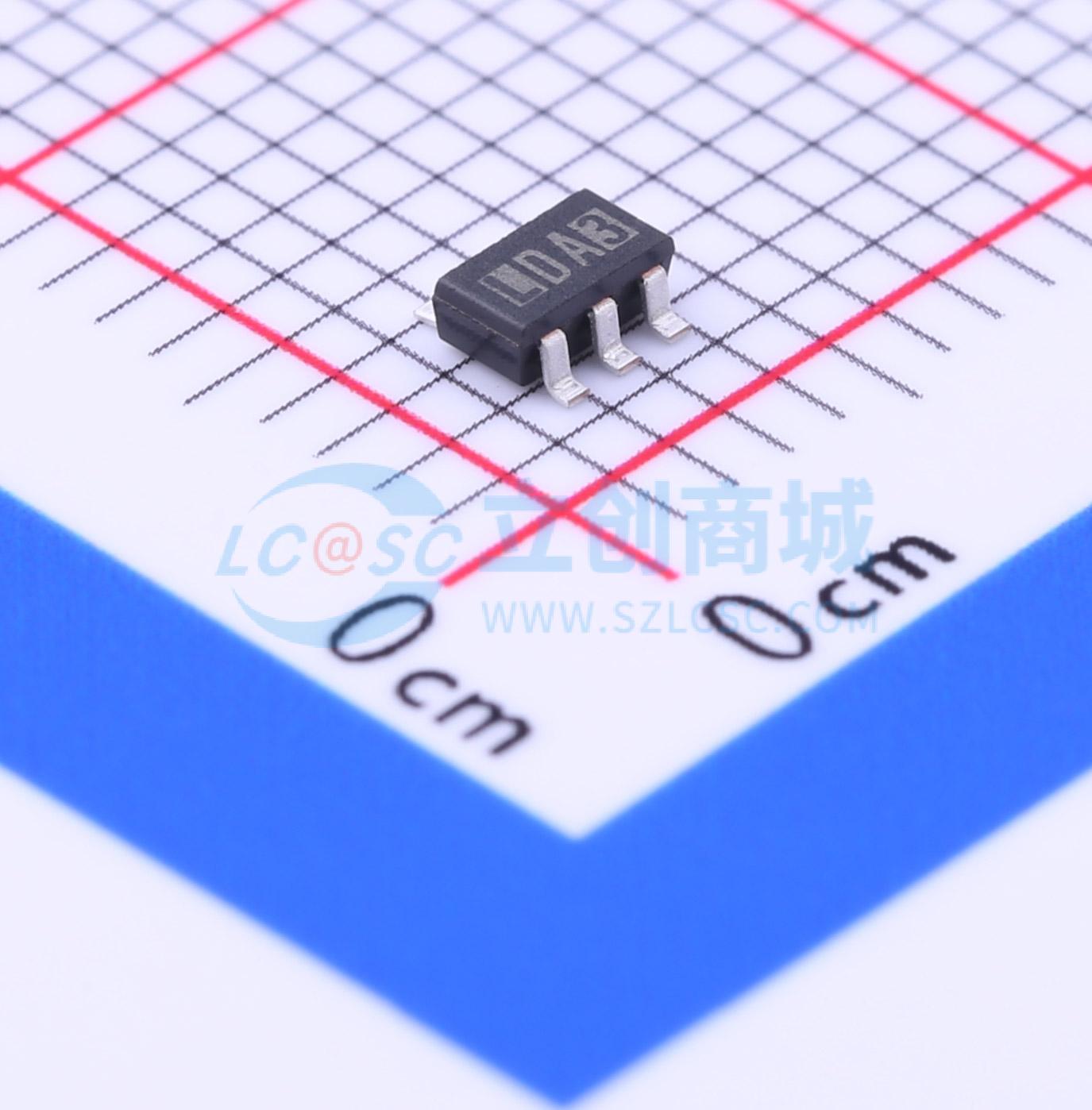

XC9119D10AMR-G
1MHz PWM控制升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC9119D10A系列是1MHz PWM控制的升压DC/DC转换器,设计用于使用陶瓷电容器。该系列可以轻松为各种通用电源、LCD面板和有机EL显示器提供高达19.5V的高压输出。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9119D10AMR-G
- 商品编号
- C23336
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 2.5V~19.5V | |
| 输出电流 | 310mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 450uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XC9119D10A系列是一款1MHz、PWM控制的升压型DC/DC转换器，设计允许使用陶瓷电容。内置2.0Ω开关晶体管，XC9119D10A系列仅需外接一个线圈、一个二极管、一个电容和一个电阻，即可轻松实现升压操作。 由于在参考电压为1.0V（±2.0%）并使用外部元件的情况下，可输出高达19.5V的电压（Lx最大工作电压：20V），该系列能够轻松为各种通用电源、LCD面板和有机EL显示屏提供高电压。 凭借1.0MHz的高开关频率，使用贴片线圈和超小型陶瓷输出电容，可实现低轮廓、小面积的电路板解决方案。 具备限流功能（400mA（典型值）：VDD = 3.6V），可限制流经内置驱动晶体管的峰值电流。软启动时间可通过外部电阻和电容进行调节。待机功能可关闭输出（CE为低电平），即电源电流将小于1.0μA。
商品特性
- 工作电压范围：2.5V~6.0V
- 输出电压范围：最高可通过外部设置达到19.5V；参考电压1.0V±2.0%
- 振荡频率：1.0MHz±20%
- 导通电阻：2.0Ω（VDD = 3.6V，VDS = 0.4V）
- 效率：86%（VOUT = 15V，VDD = 3.6V，IOUT = 10mA）
- 控制方式：PWM控制
- 待机功能：待机电流ISTB ≤ 1.0μA（最大值）
- 负载电容：低ESR陶瓷电容
- 超小型封装：SOT - 25、USP - 6C
- Lx限流：400mA（VDD = 3.6V）
应用领域
- 有机电致发光显示器（OELD）
- LCD电源
- 多功能电源
