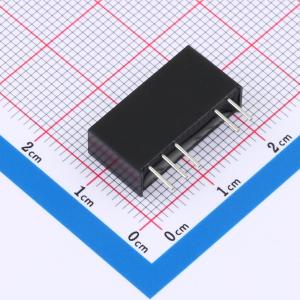

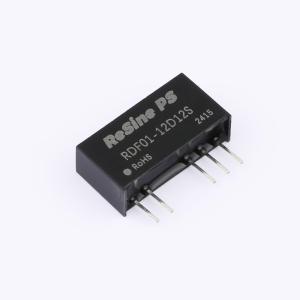

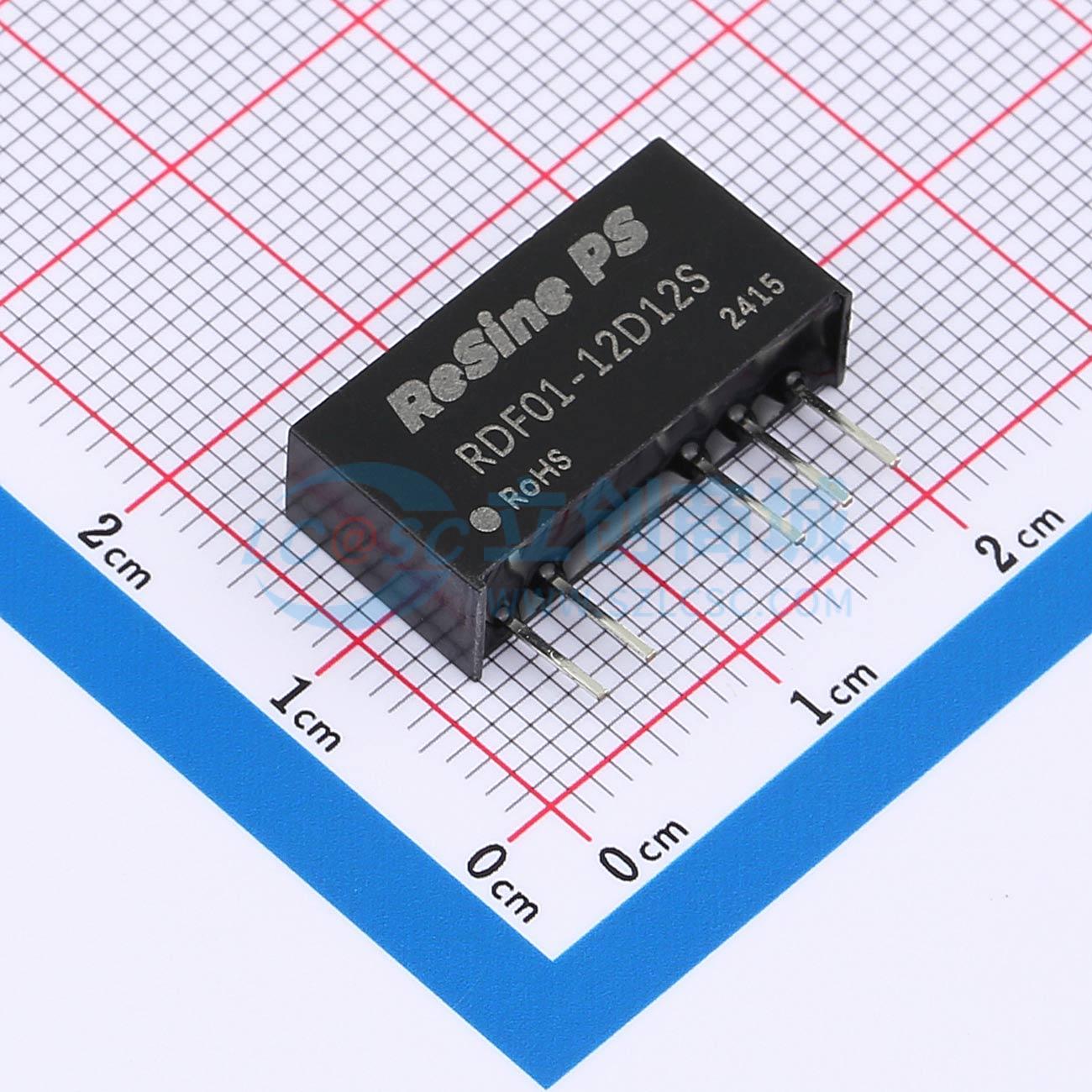

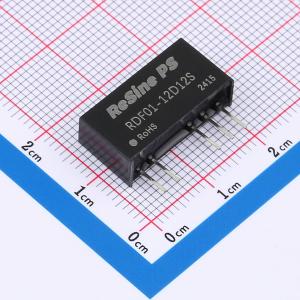

RDF01-12D12S
1W定电压输入隔离非稳压输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ReSine PS(瑞鑫)
- 商品型号
- RDF01-12D12S
- 商品编号
- C22435255
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | -41mA；41mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 空载输入电流 | 8mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 9.8mm | |
| 高度 | 6.8mm |
商品特性
- 1W，定电压输入，隔离非稳压输出
- 工作温度范围: -40℃~+105℃
- 效率高达81%
- 隔离电压3000VDC
- 国际标准引脚方式
应用领域
- 线路板上分布式电源系统中需要产生一组(两组)与输入电压隔离的电源的应用场合
- 输入电源的电压比较稳定（电压变化范围 ±10%Vi(n)）
- 输入输出之间要求隔离（隔离电压 ≤3000VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
- 纯数字电路，一般低频模拟电路，继电器驱动电路等
